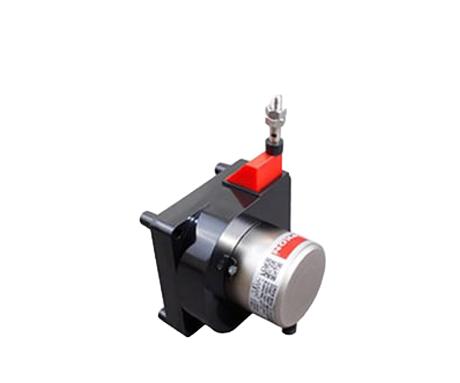

OPKON DWP İpli Potansiyometre , doğrusal hareketi gövdesinden çıkan ölçüm ipi aracılığıyla izleyen (draw-wire) konum sensörüdür. İpin ucu hareket eden parçaya bağlanır; mil tipi sensörlerin aksine hassas eksen hizalaması gerektirmediği için montajı kolaydır ve 1800 mm ölçme boyuyla uzun mesafeli konum ölçümlerine uygundur. Rezistif (5 kΩ / 10 kΩ), 0-5 V, 0-10 V, 0-20 mA ve 4-20 mA olmak üzere beş farklı çıkış seçeneği sunar; bu sayede hem klasik potansiyometre girişli hem de analog voltaj/akım girişli kontrol sistemlerine doğrudan bağlanır.
Alüminyum, çelik ve ABS plastik malzemelerden oluşan gövdesi 550 gramın altındadır ve IP54 koruma sınıfıyla endüstriyel ortamlarda kullanıma uygundur. Uygulama ihtiyacına göre ±%0,5, ±%0,1 veya ±%0,05 doğrusallık sınıfı seçilebilir; 2 m/s'ye kadar hareket hızını destekler. Kablo çıkışı yandan veya arkadan konumlandırılabilir; standart 2,5 m kablo ile gelir, 5 m, 8 m ve 10 m opsiyonları mevcuttur.
Öne Çıkan Özellikler • İpli (draw-wire) ölçüm prensibi — eksen hizalaması gerektirmeyen kolay montaj
• 1800 mm ölçme boyu ile uzun mesafeli konum ölçümü
• Beş çıkış seçeneği: rezistif (5 kΩ / 10 kΩ), 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
• ±%0,5 / ±%0,1 / ±%0,05 doğrusallık sınıfı seçenekleri
• Yandan veya arkadan kablo çıkışı — 2,5 m (standart), 10 m'ye kadar opsiyonel
• IP54 koruma sınıfı, 550 g'ın altında hafif gövde
Teknik Özellikler
Ölçme boyu 1800 mm
Çıkış seçenekleri Rezistif 5 kΩ veya 10 kΩ; 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
Besleme gerilimi 15 – 30 VDC (voltaj/akım çıkışlı modellerde)
Linearite A: ±%0,5 | C: ±%0,1 | D: ±%0,05
Maksimum hız < 2 m/s
Elektriksel bağlantı Kablo çıkışlı — 2,5 m (standart) / 5 m / 8 m / 10 m (opsiyonel); 3 telli, renk kodlu (kahverengi, sarı, mavi)
Kablo çıkış konumu Yandan veya arkadan
Gövde Alüminyum / çelik / ABS plastik
Ağırlık < 550 g
IP koruma sınıfı IP54
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme M6 bağlantı delikleri
Uygulamanıza uygun çıkış tipi ve doğrusallık sınıfı seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
