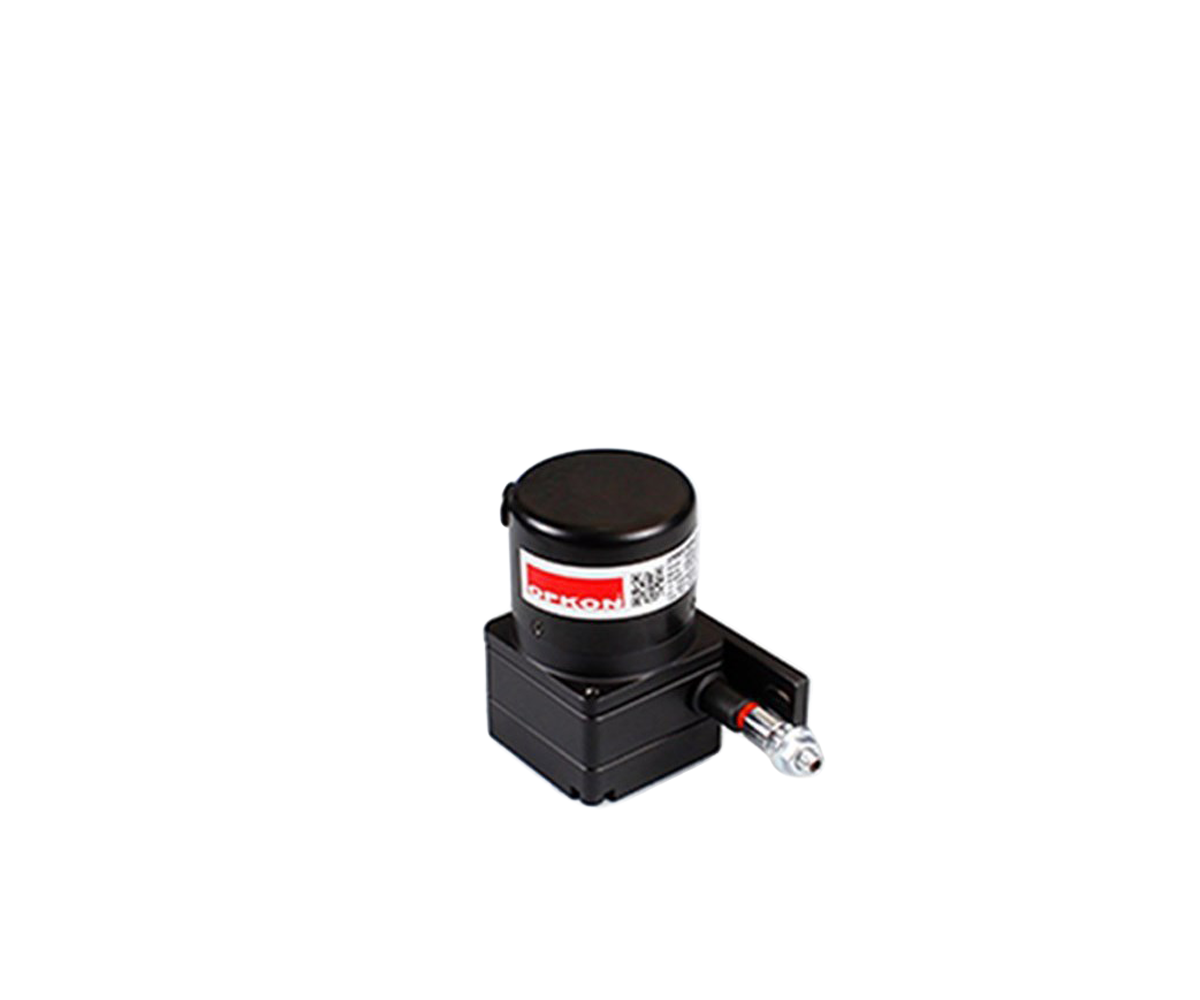

OPKON DWPM1 Metal Gövdeli İpli Potansiyometre , alüminyum gövdesi ve IP65 koruma sınıfıyla ipli sensör ailesinin zorlu ortam koşullarına yönelik modelidir. Doğrusal hareketi gövdesinden çıkan ölçüm ipi üzerinden izlediği için hassas eksen hizalaması gerektirmez; 1200 mm'ye kadar ölçme boyu seçenekleriyle sunulur. Rezistif (5 kΩ / 10 kΩ), 0-5 V, 0-10 V, 0-20 mA ve 4-20 mA olmak üzere beş farklı çıkış seçeneği, sensörün hem potansiyometre girişli hem de analog voltaj/akım girişli sistemlere doğrudan bağlanmasına imkân tanır.
350 gramın altındaki hafif gövdesi M6 vida bağlantısıyla sabitlenir; kablo çıkışı yandan (standart) veya arkadan (opsiyonel) konumlandırılabilir. ±%0,5 doğrusallık ve 2 m/s'ye kadar hareket hızıyla vinç, platform, hidrolik silindir ve kapı/kapak konumlandırma gibi uygulamalarda kullanılır. Standart 2,5 m kablo ile gelir; 5 m, 8 m ve 10 m kablo opsiyonları mevcuttur. Voltaj ve akım çıkışlı modeller 15 – 30 VDC besleme ile çalışır.
Öne Çıkan Özellikler • Metal (alüminyum) gövde, IP65 koruma sınıfı
• 1200 mm'ye kadar ölçme boyu seçenekleri
• Beş çıkış seçeneği: rezistif (5 kΩ / 10 kΩ), 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
• İpli (draw-wire) ölçüm prensibi — eksen hizalaması gerektirmeyen kolay montaj
• 350 g'ın altında hafif gövde, M6 vida bağlantısı
• Yandan veya arkadan kablo çıkışı — 2,5 m (standart), 10 m'ye kadar opsiyonel
Teknik Özellikler
Ölçme boyu 1200 mm'ye kadar (sipariş koduna göre)
Çıkış seçenekleri Rezistif 5 kΩ veya 10 kΩ; 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
Besleme gerilimi 15 – 30 VDC (voltaj/akım çıkışlı modellerde)
Linearite ±%0,5
Maksimum hız < 2 m/s
Elektriksel bağlantı Kablo çıkışlı — 2,5 m (standart) / 5 m / 8 m / 10 m (opsiyonel); 3 telli, renk kodlu (kahverengi +V, sarı çıkış, mavi 0V)
Kablo çıkış konumu Yandan (standart) veya arkadan (opsiyonel)
Gövde Alüminyum (metal gövde)
Ağırlık < 350 g
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme M6 vida bağlantısı
Uygulamanıza uygun ölçme boyu ve çıkış tipi seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut çizimleri, sipariş seçenekleri ve bağlantı bilgileri için: DWPM1 Teknik Veri Sayfasını (Datasheet) Görüntüleyin
