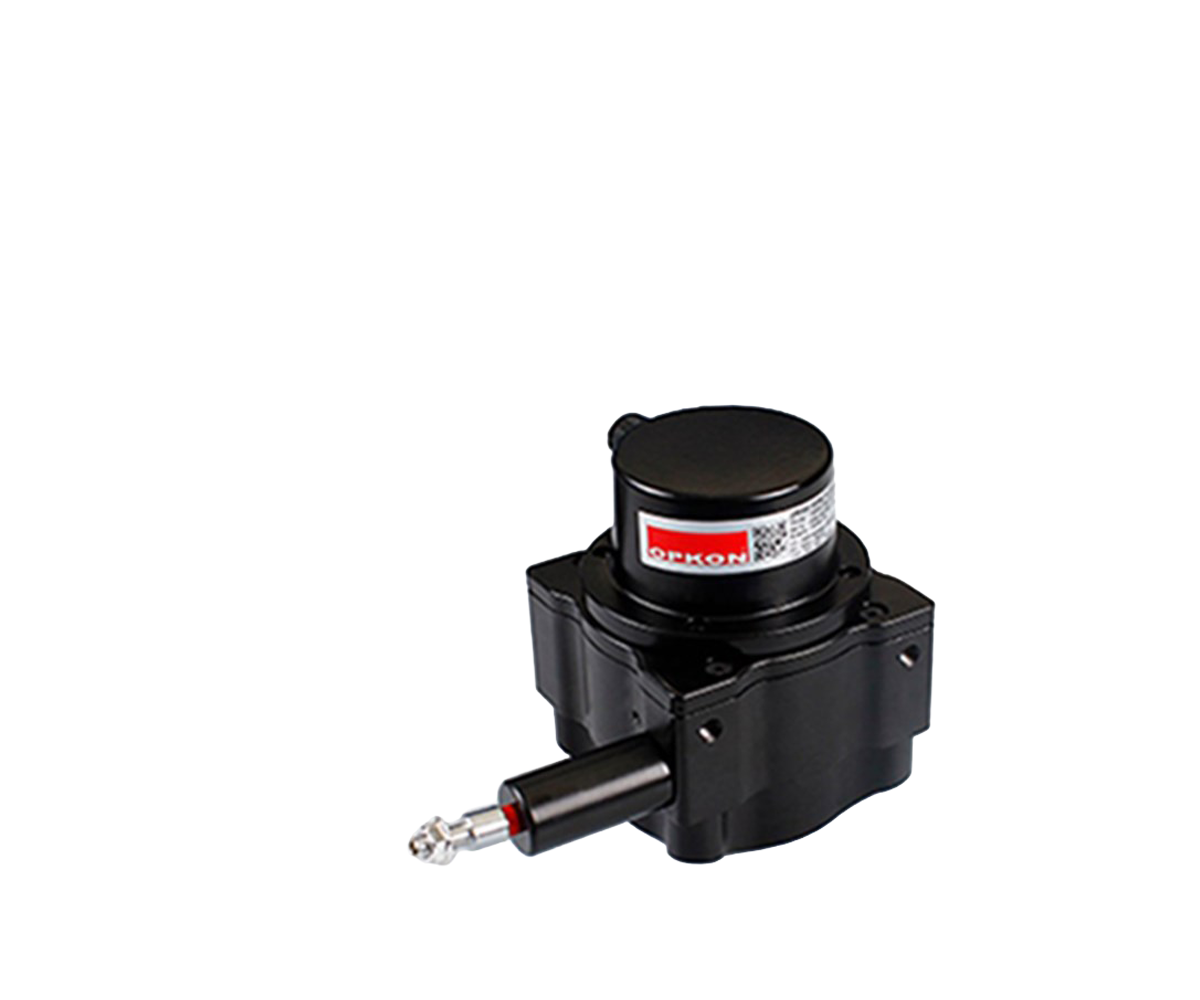

OPKON DWPM2 Metal Gövdeli İpli Potansiyometre , ipli sensör ailesinin uzun mesafe modeli olarak 1250 mm'den 3600 mm'ye kadar ölçme boyu seçenekleri sunar. Mil tipi sensörlerle ulaşılması güç olan 4,5 metreye varan stroklarda, gövdesinden çıkan ölçüm ipi sayesinde hassas eksen hizalaması gerektirmeden doğrusal konum ölçümü yapar. Rezistif (5 kΩ / 10 kΩ), 0-5 V, 0-10 V, 0-20 mA ve 4-20 mA çıkış seçenekleriyle hem potansiyometre girişli hem de analog voltaj/akım girişli kontrol sistemlerine doğrudan bağlanır.
Alüminyum gövdesi IP65 koruma sınıfına sahiptir ve 1300 gramın altındaki ağırlığıyla M6 vida bağlantısı üzerinden kolayca sabitlenir. ±%0,5 doğrusallık ve 2 m/s'ye kadar hareket hızıyla vinç ve kaldırma platformları, teleskopik sistemler, uzun stroklu hidrolik silindirler ve kapı/kapak konumlandırma gibi uygulamalara uygundur. Kablo çıkışı yandan veya arkadan konumlandırılabilir; standart 2,5 m kablo ile gelir, 5 m, 8 m ve 10 m opsiyonları mevcuttur. Voltaj ve akım çıkışlı modeller 15 – 30 VDC besleme ile çalışır.
Öne Çıkan Özellikler • 1250 – 3600 mm ölçme boyu ile uzun mesafeli konum ölçümü
• Metal (alüminyum) gövde, IP65 koruma sınıfı
• Beş çıkış seçeneği: rezistif (5 kΩ / 10 kΩ), 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
• İpli (draw-wire) ölçüm prensibi — eksen hizalaması gerektirmeyen kolay montaj
• ±%0,5 doğrusallık, 2 m/s'ye kadar hareket hızı
• Yandan veya arkadan kablo çıkışı — 2,5 m (standart), 10 m'ye kadar opsiyonel
Teknik Özellikler
Ölçme boyu 1250 – 3600 mm (sipariş koduna göre)
Çıkış seçenekleri Rezistif 5 kΩ veya 10 kΩ; 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
Besleme gerilimi 15 – 30 VDC (voltaj/akım çıkışlı modellerde)
Linearite ±%0,5
Maksimum hız < 2 m/s
Elektriksel bağlantı Kablo çıkışlı — 2,5 m (standart) / 5 m / 8 m / 10 m (opsiyonel); 3 telli, renk kodlu (kahverengi +V, sarı çıkış, mavi 0V)
Kablo çıkış konumu Yandan (standart) veya arkadan (opsiyonel)
Gövde Alüminyum (metal gövde)
Ağırlık < 1300 g
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme M6 vida bağlantısı (M6x10 mm)
Uygulamanıza uygun ölçme boyu ve çıkış tipi seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut çizimleri, sipariş seçenekleri ve bağlantı bilgileri için: DWPM2 Teknik Veri Sayfasını (Datasheet) Görüntüleyin
