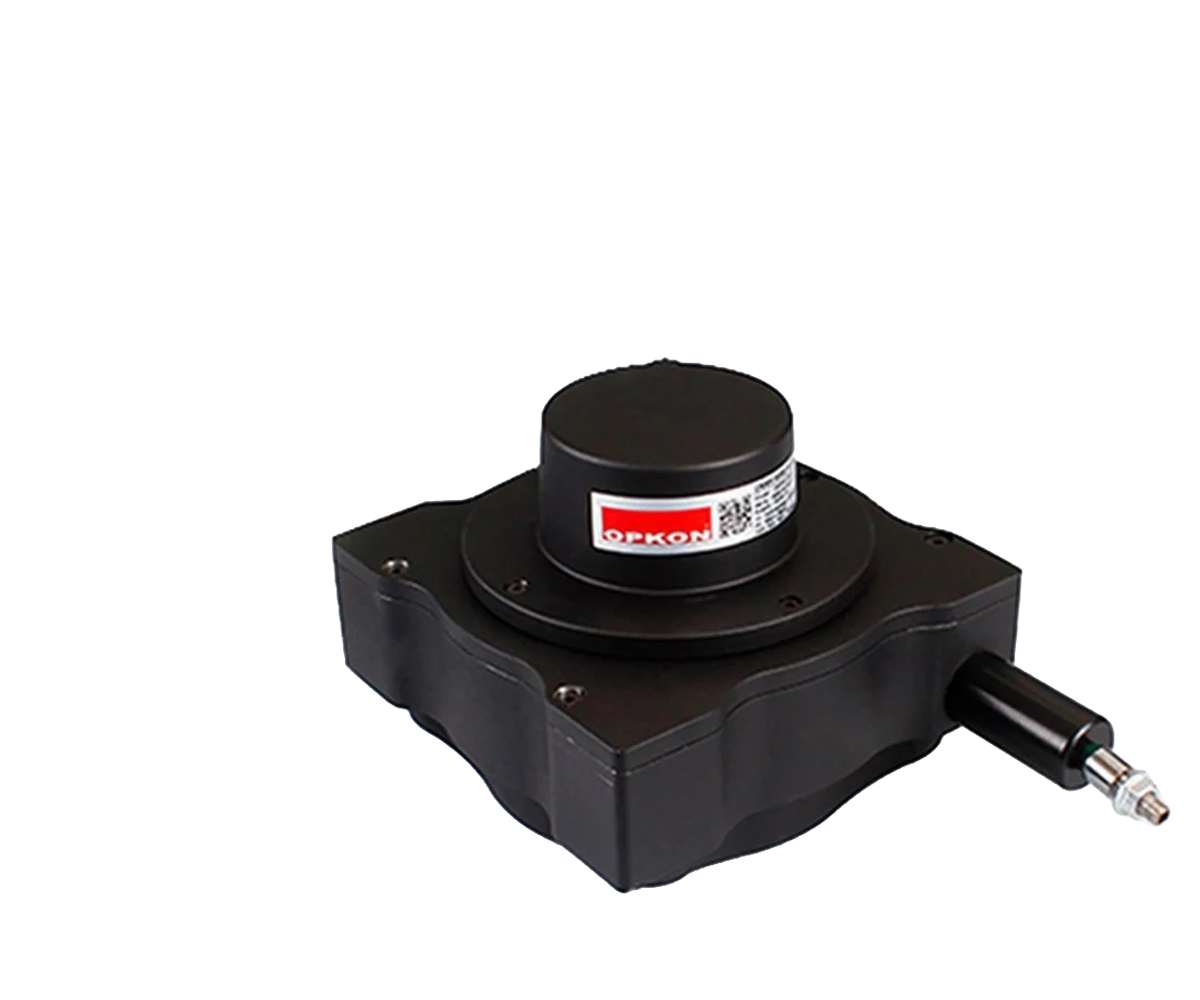

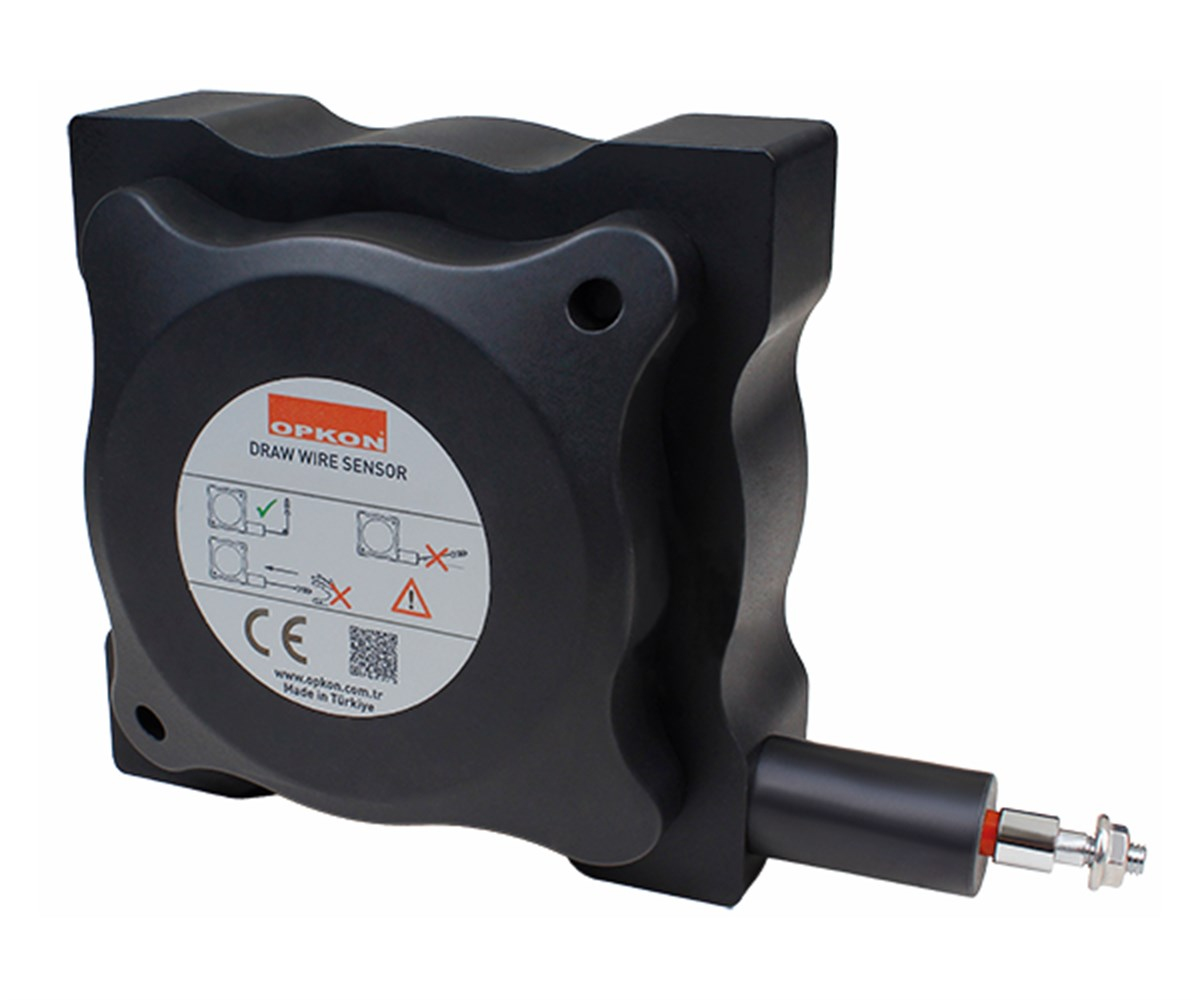

OPKON DWPM3 Metal Gövdeli İpli Potansiyometre , ipli sensör ailesinin en uzun menzilli üyesidir: 3700 mm'den 8250 mm'ye kadar ölçme boyu seçenekleriyle 10 metreye varan doğrusal hareketleri tek sensörle ölçer. Bu ölçekte mil tipi bir sensör kullanmak pratikte mümkün olmadığından, gövdeden çıkan ölçüm ipiyle çalışan yapısı büyük stroklu makineler için en uygun çözümdür. Rezistif (5 kΩ / 10 kΩ), 0-5 V, 0-10 V, 0-20 mA ve 4-20 mA çıkış seçenekleriyle her tür kontrol sistemine doğrudan bağlanır.
Alüminyum gövdesi IP65 koruma sınıfına sahiptir; 2100 gramın altındaki ağırlığıyla M6 vida bağlantısı üzerinden sabitlenir. ±%0,5 doğrusallık ve 2 m/s'ye kadar hareket hızıyla vinç ve kren sistemleri, kaldırma platformları, teleskopik bomlar, sahne mekanizmaları ve depo otomasyonu gibi uzun mesafeli konumlandırma uygulamalarına uygundur. Kablo çıkışı yandan veya arkadan konumlandırılabilir; standart 2,5 m kablo ile gelir, daha uzun kablo opsiyonları mevcuttur. Voltaj ve akım çıkışlı modeller 15 – 30 VDC besleme ile çalışır.
Öne Çıkan Özellikler • 3700 – 8250 mm ölçme boyu — 10 metreye kadar doğrusal ölçüm
• Metal (alüminyum) gövde, IP65 koruma sınıfı
• Beş çıkış seçeneği: rezistif (5 kΩ / 10 kΩ), 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
• İpli (draw-wire) ölçüm prensibi — eksen hizalaması gerektirmeyen kolay montaj
• ±%0,5 doğrusallık, 2 m/s'ye kadar hareket hızı
• Yandan veya arkadan kablo çıkışı — 2,5 m standart kablo
Teknik Özellikler
Ölçme boyu 3700 – 8250 mm (sipariş koduna göre)
Çıkış seçenekleri Rezistif 5 kΩ veya 10 kΩ; 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
Besleme gerilimi 15 – 30 VDC (voltaj/akım çıkışlı modellerde)
Linearite ±%0,5
Maksimum hız < 2 m/s
Elektriksel bağlantı Kablo çıkışlı — 2,5 m (standart); 3 telli, renk kodlu (kahverengi +V, sarı çıkış, mavi 0V)
Kablo çıkış konumu Yandan (standart) veya arkadan (opsiyonel)
Gövde Alüminyum (metal gövde)
Ağırlık < 2100 g
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme M6 vida bağlantısı (M6x10 mm)
Uygulamanıza uygun ölçme boyu ve çıkış tipi seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
