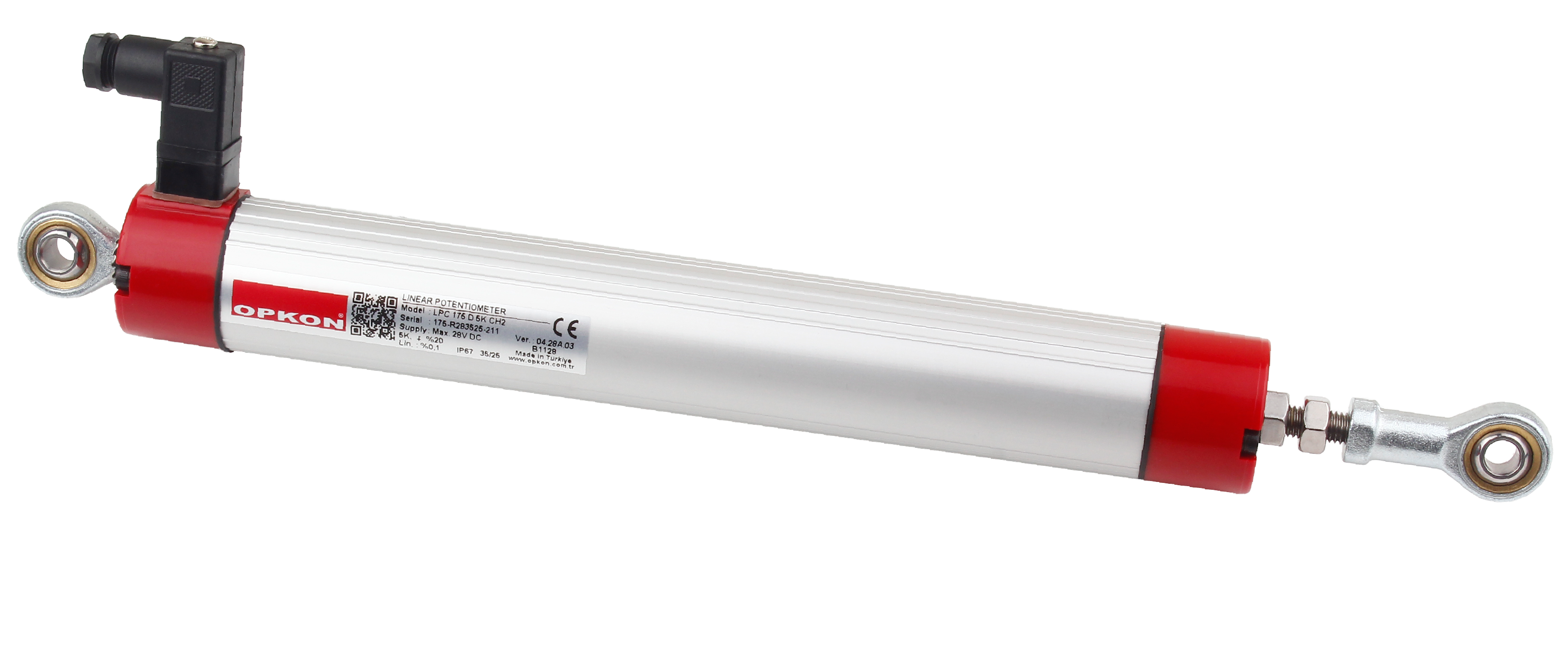

OPKON ELPC Lineer Potansiyometre , 50 mm'den 800 mm'ye kadar ölçme boyu seçenekleri sunan, Ø38 mm silindirik gövdeli, çift taraftan mafsallı ve dahili voltaj/akım dönüştürücü devreli konum sensörüdür. Her iki ucundaki mafsal (rod-end) bağlantıları sayesinde hidrolik silindir mantığıyla doğrudan hareketli mekanizmalar arasına monte edilir ve eksen kaçıklıklarını tolere eder; gövdesine entegre elektronik devre ise doğrudan endüstri standardı analog sinyal üretir: 4-20 mA, 0-20 mA veya 0-10 V (ters yönlü 20-4 mA, 20-0 mA, 10-0 V seçenekleriyle). Çıkış, PLC ve kontrol sistemlerinin analog girişlerine harici şartlandırıcı gerekmeden bağlanır; 4-20 mA akım çıkışı uzun kablo mesafelerinde elektriksel gürültüye karşı yüksek bağışıklık sağlar.
Eloksallı alüminyum gövde, paslanmaz çelik Ø10 mm mil ve IP65 koruma sınıfıyla zorlu endüstriyel koşullara dayanıklıdır. Sonsuz çözünürlük, 0,01 mm'nin altında tekrarlanabilirlik ve ±%0,05'e varan linearite sunar. ±8 mm ayarlanabilir bağlantı uzunluğu montajda geniş ince ayar imkânı verir; 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla mafsallı kollar, döner platformlar, pres ve otomasyon sistemlerinde uzun servis ömrü sağlar. 15-30 VDC geniş besleme aralığında çalışır.
Öne Çıkan Özellikler • 50 – 800 mm arası ölçme boyu seçenekleri
• Dahili dönüştürücü devre — 4-20 mA, 0-20 mA veya 0-10 V standart çıkış
• Çift taraftan metal mafsallı montaj — eksen kaçıklıklarını tolere eder
• PLC analog girişine doğrudan bağlantı, harici şartlandırıcı gerektirmez
• IP65 koruma, ±8 mm ayarlanabilir bağlantı uzunluğu
• 4 pin konnektör veya kablo çıkışı seçenekleri, 100 milyon hareket mekanik ömür
Teknik Özellikler
Ölçme boyu 50 – 800 mm
Çıkış 4-20 mA, 0-20 mA, 0-10 V — ters yönlü: 20-4 mA, 20-0 mA, 10-0 V
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Besleme voltajı 15 – 30 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı CH2: Hidrolik tip, 4 pin konnektör veya kablo çıkışı (örn. 1M5: 1,5 m)
Gövde Ø38 mm silindirik, eloksallı alüminyum
Mil Ø10 mm, paslanmaz çelik
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Çift taraftan mafsallı, ±8 mm ayarlanabilir uzunluk
Uygulamanıza uygun ölçme boyu ve çıkış tipi seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
