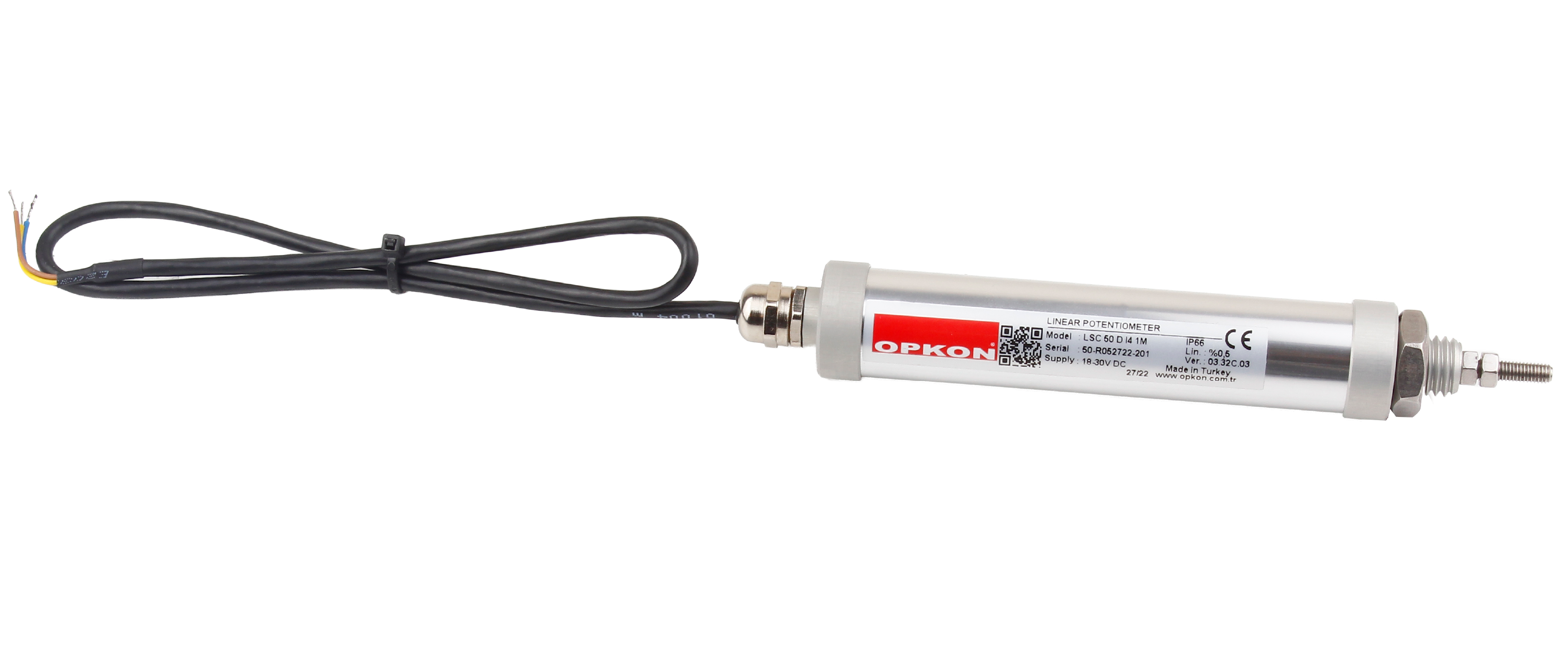

OPKON ELSC Lineer Potansiyometre , Uzun Strok Serisi'nin dahili elektronik dönüştürücü devresine sahip modelidir. Klasik potansiyometrelerin dirençsel çıkışından farklı olarak konum bilgisini doğrudan 4-20 mA veya 0-10 V analog sinyal olarak verir; bu sayede PLC ve kontrol sistemlerine ek bir dönüştürücü modül gerekmeden üç telli kabloyla bağlanır. 25 mm'den 400 mm'ye kadar ölçme boyu seçenekleri sunar ve iki farklı montaj yöntemini destekler: gövde üzerindeki M5 vida delikleriyle doğrudan yüzeye sabitleme veya öndeki M14×2 dişli boyun ile somunlu panel montajı.
Ø25 mm silindirik eloksallı alüminyum gövde, paslanmaz çelik mil ve IP65 koruma sınıfıyla zorlu endüstriyel koşullara dayanıklıdır. Sonsuz çözünürlüğü, 0,01 mm'nin altındaki tekrarlanabilirliği ve ölçme boyu uzadıkça ±%0,05'e ulaşan linearitesiyle hidrolik silindirler, presler ve otomasyon sistemlerinde hassas konum geri beslemesi sağlar. 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla yüksek çevrimli uygulamalara uygundur. Standart 1 m kablo ile gelir; 1,5 m ve 2 m kablo opsiyonları mevcuttur.
Öne Çıkan Özellikler • Dahili dönüştürücü ile doğrudan 4-20 mA veya 0-10 V analog çıkış
• 25 – 400 mm arası ölçme boyu seçenekleri
• Ø25 mm kompakt silindirik gövde; ek dönüştürücü modül gerektirmez
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik, ±%0,05'e varan linearite
• IP65 koruma sınıfı, 100 milyon hareket mekanik ömür
• Kablo çıkışlı — 1 m (standart), 1,5 m / 2 m (opsiyonel)
Teknik Özellikler
Ölçme boyu 25 – 400 mm
Çıkış sinyali 4-20 mA veya 0-10 V (dahili dönüştürücü)
Besleme voltajı 15 – 30 VDC
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı Kablo çıkışlı — 1 m (standart) / 1,5 m / 2 m (opsiyonel); 3 telli, renk kodlu (kahverengi +, mavi −, sarı çıkış)
Gövde Ø25 mm silindirik, eloksallı alüminyum
Mil Paslanmaz çelik
IP koruma sınıfı IP65 – EN 60529
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Gövdeden M5 vida (M4 opsiyonel) veya M14×2 dişli boyunla panel montajı
Uygulamanıza uygun ölçme boyu ve çıkış tipi seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut tabloları, bağlantı şeması ve linearite sınıfları için: ELSC Teknik Veri Sayfasını (Datasheet) Görüntüleyin
