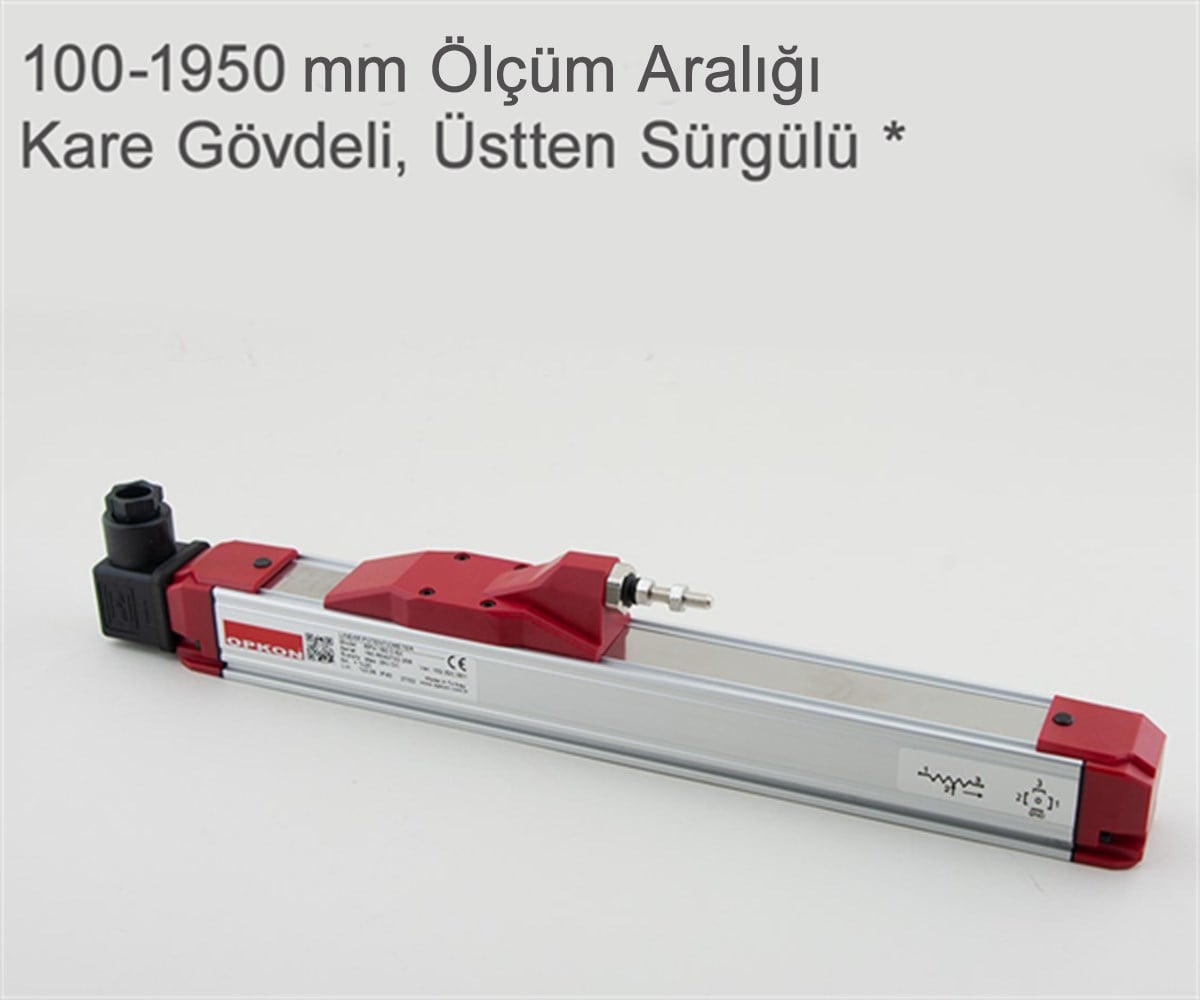

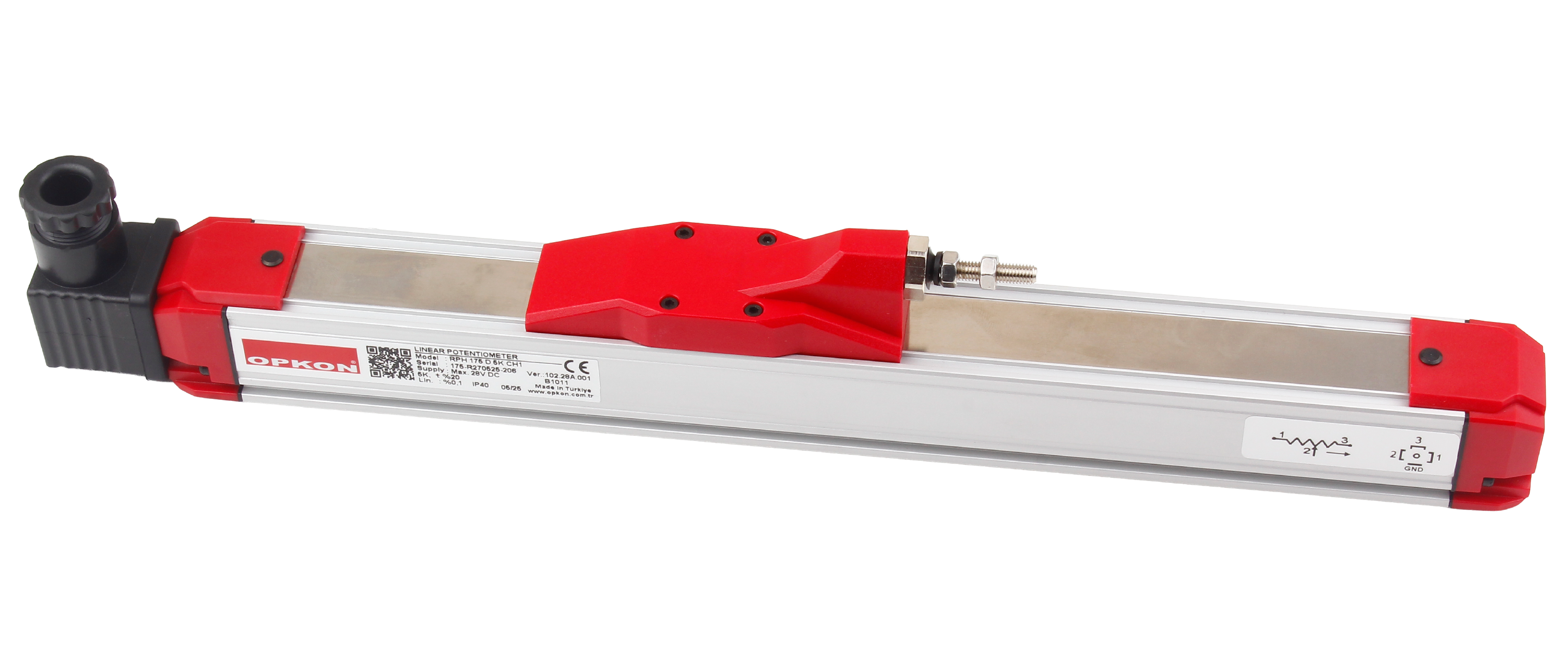

OPKON ERPH Lineer Potansiyometre , 100 mm'den 1.950 mm'ye kadar uzanan ölçme boyu seçenekleriyle, üstten sürgülü ve dahili voltaj/akım dönüştürücü devreli uzun strok konum sensörüdür. Kare gövdeli, üstten sürgülü yapısı milli modellerin toplam boyunun sığmadığı dar alanlarda uzun mesafe ölçümüne olanak tanırken; gövdesine entegre elektronik devre doğrudan endüstri standardı analog sinyal üretir: 4-20 mA, 0-20 mA veya 0-10 V (ters yönlü 20-4 mA, 20-0 mA, 10-0 V seçenekleriyle). Çıkış, PLC ve kontrol sistemlerinin analog girişlerine harici şartlandırıcı gerekmeden bağlanır; özellikle 4-20 mA akım çıkışı, bu sınıftaki uzun ölçüm hatlarında ve uzun kablo mesafelerinde elektriksel gürültüye karşı yüksek bağışıklık sağlar.
Eloksallı alüminyum 33 × 33 mm gövdesi ve paslanmaz çelik Ø6 mm miliyle üretilir. Sonsuz çözünürlük, 0,01 mm'nin altında tekrarlanabilirlik ve ±%0,05'e varan linearite sunar. 100 milyon hareketlik mekanik ömrüyle ahşap işleme makineleri, mermer kesim tezgâhları, pres hatları ve uzun eksenli otomasyon sistemlerinde uzun servis ömrü sağlar. Hareketli ayaklarıyla kolay monte edilir; 15-30 VDC geniş besleme aralığında çalışır.
Öne Çıkan Özellikler • 100 – 1.950 mm arası ölçme boyu — serinin en uzun strok aralığı
• Dahili dönüştürücü devre — 4-20 mA, 0-20 mA veya 0-10 V standart çıkış
• Üstten sürgülü, kare gövdeli kompakt tasarım
• PLC analog girişine doğrudan bağlantı, harici şartlandırıcı gerektirmez
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik, ±%0,05'e varan linearite
• 100 milyon hareket mekanik ömür, 15-30 VDC besleme
Teknik Özellikler
Ölçme boyu 100 – 1.950 mm
Çıkış 4-20 mA, 0-20 mA, 0-10 V — ters yönlü: 20-4 mA, 20-0 mA, 10-0 V
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm)
Besleme voltajı 15 – 30 VDC
Maksimum hız < 1,5 m/s
Mekanik ömür 100 milyon hareket

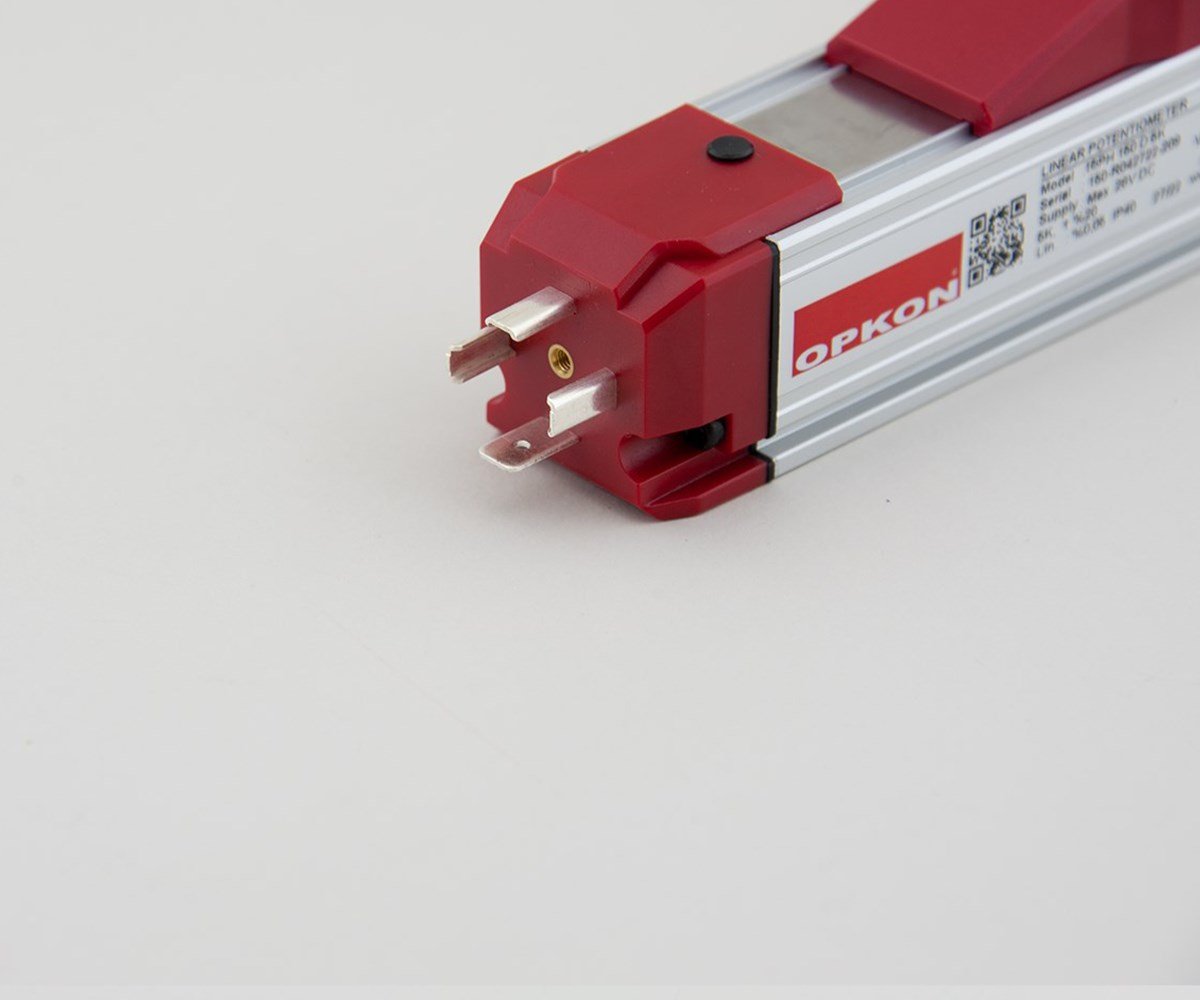

Elektriksel bağlantı CH1: Hidrolik tip, 4 pin konnektör
Gövde 33 × 33 mm, eloksallı alüminyum
Mil Ø6 mm, paslanmaz çelik
IP koruma sınıfı IP40 — ters bağlanırsa IP53
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)

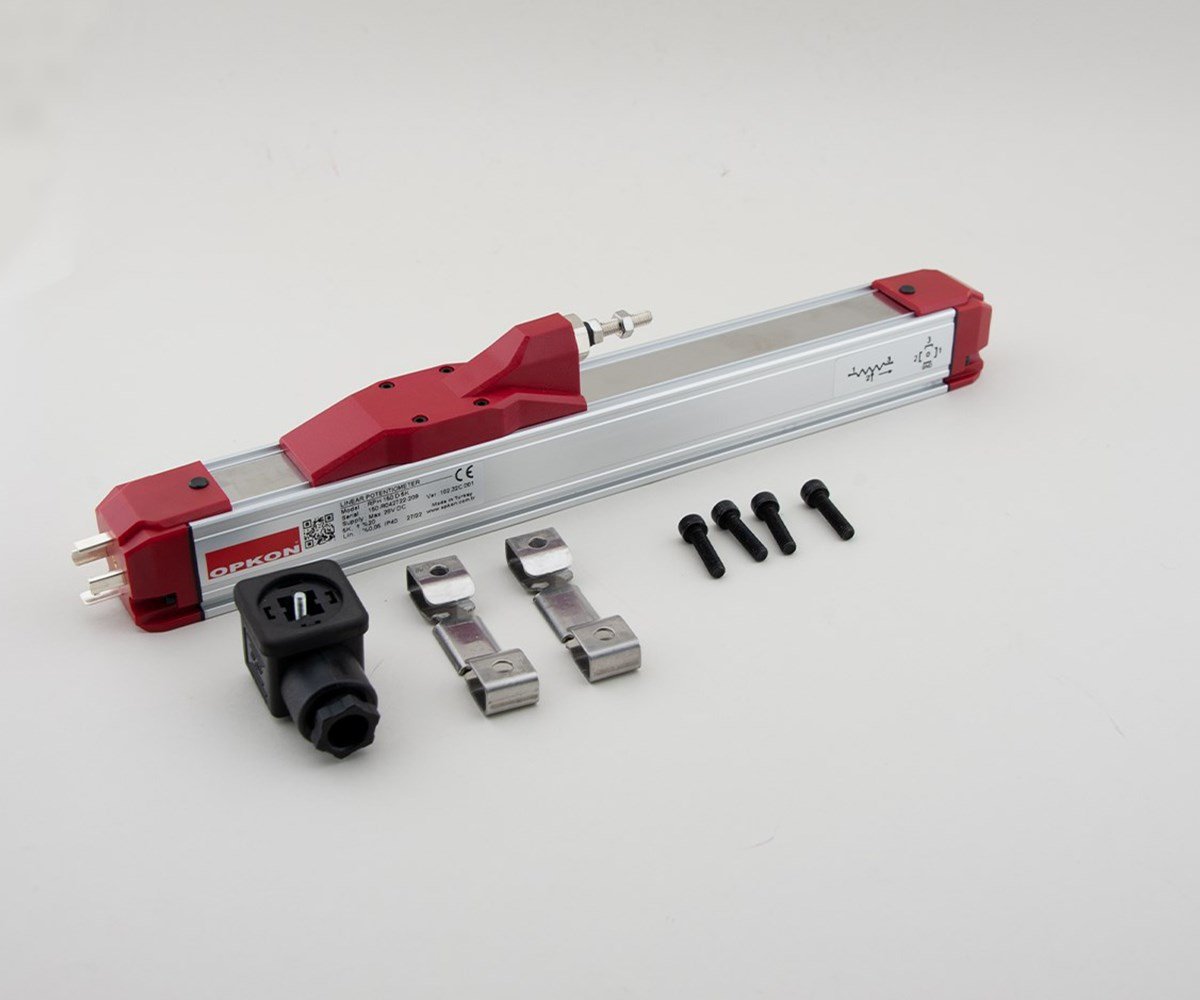

Mekanik sabitleme Hareketli ayaklar
Uygulamanıza uygun ölçme boyu ve çıkış tipi seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut tablosu, bağlantı şemaları ve çıkış konfigürasyonları için: ERPH Teknik Veri Sayfasını (Datasheet) Görüntüleyin
