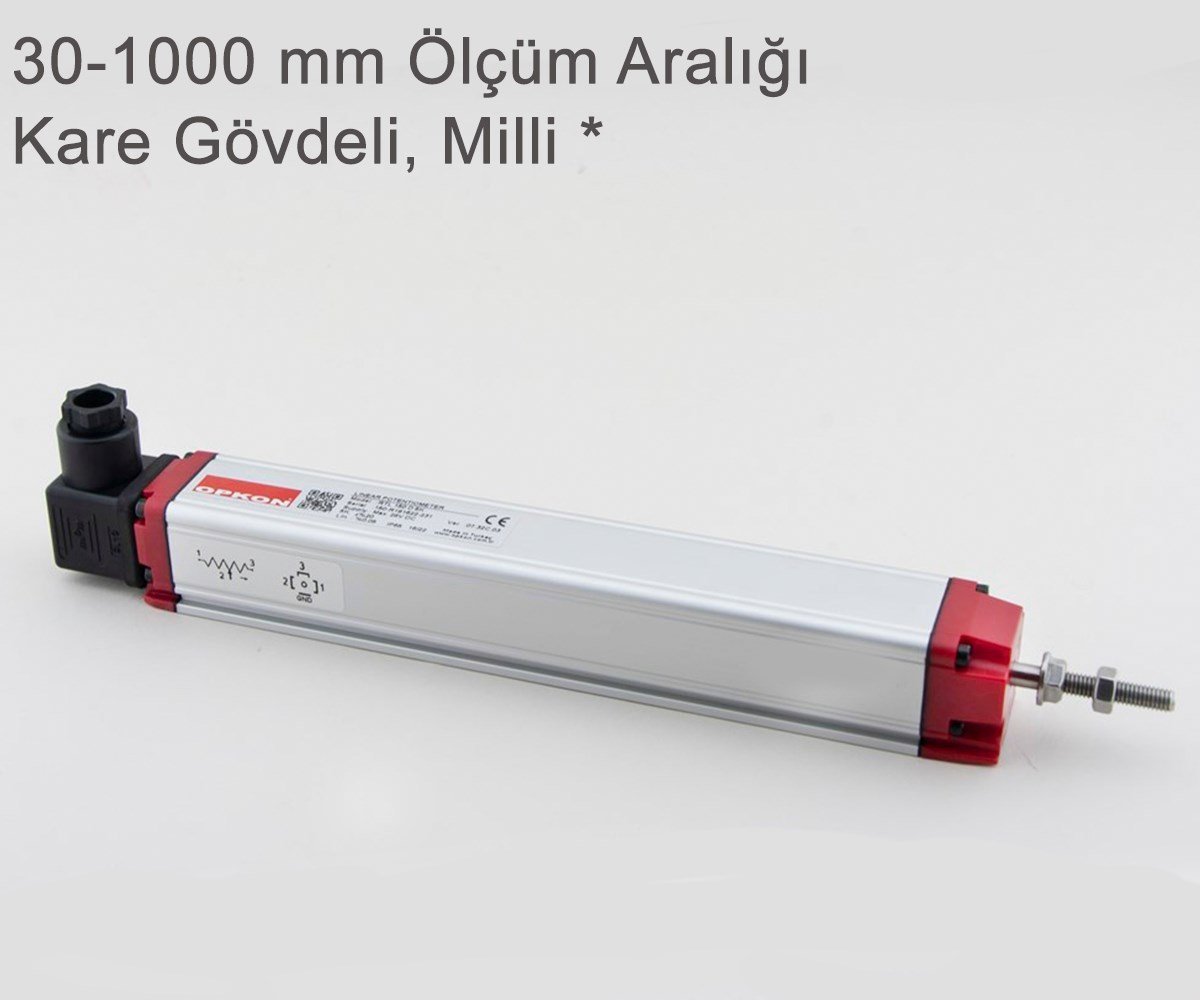

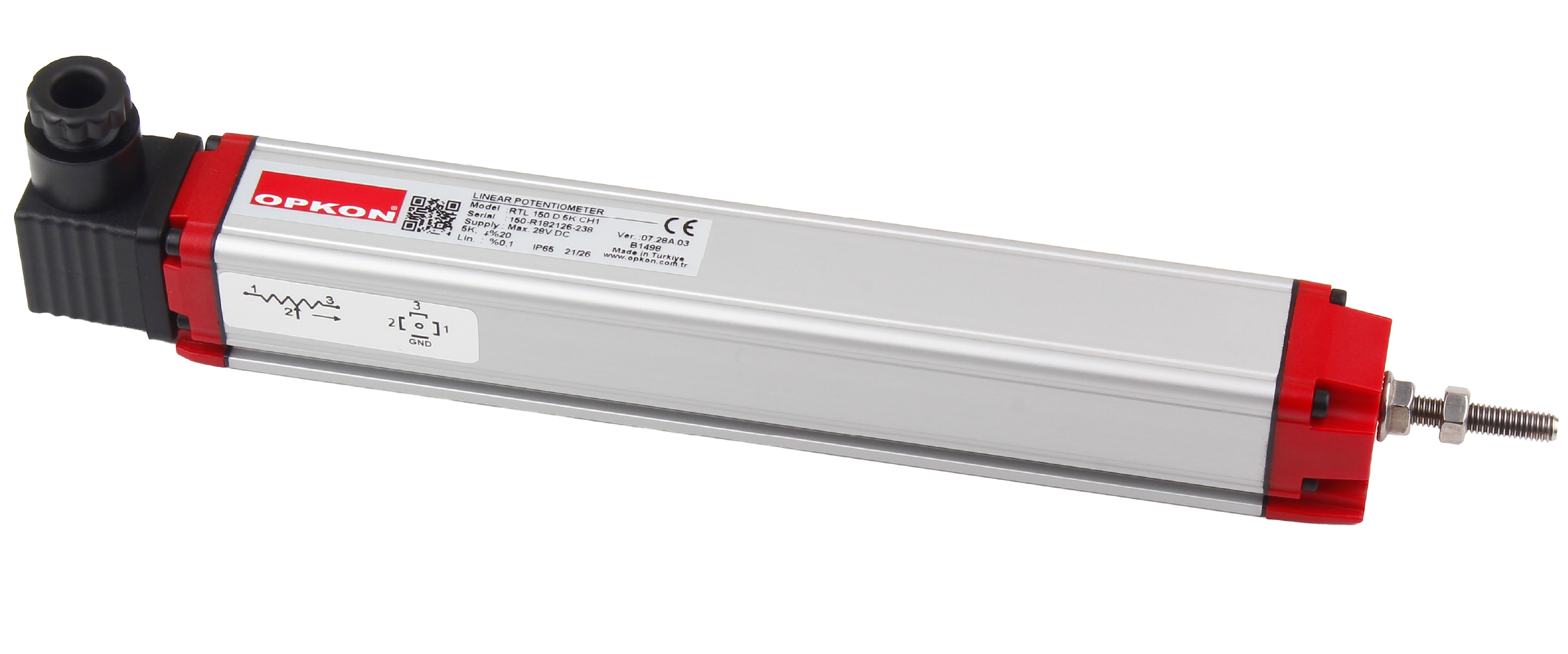

OPKON ERTL Lineer Potansiyometre , 30 mm'den 1.000 mm'ye kadar ölçme boyu seçenekleri sunan, dahili gerilim/akım dönüştürücü devreli konum sensörüdür. Gövdesine entegre elektronik devre sayesinde ham direnç değişimi yerine doğrudan endüstri standardı analog sinyal üretir: 4-20 mA, 0-20 mA veya 0-10 V (ters yönlü 20-4 mA, 20-0 mA, 10-0 V seçenekleriyle). Çıkış sinyali PLC ve kontrol sistemlerinin analog girişlerine harici bir sinyal şartlandırıcıya gerek kalmadan bağlanır; özellikle 4-20 mA akım çıkışı, uzun kablo mesafelerinde elektriksel gürültüye karşı yüksek bağışıklık sağlar.
Eloksallı alüminyum 33 × 33 mm gövdesi, paslanmaz çelik Ø6 mm mili ve IP65 koruma sınıfıyla zorlu endüstriyel koşullara dayanıklıdır. Sonsuz çözünürlük, 0,01 mm'nin altında tekrarlanabilirlik ve ±%0,05'e varan linearite sunar. 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla plastik enjeksiyon makineleri, hidrolik presler ve otomasyon sistemlerinde uzun servis ömrü sağlar. Hareketli ayaklarıyla kolay monte edilir; 15-30 VDC geniş besleme aralığında çalışır.
Öne Çıkan Özellikler • 30 – 1.000 mm arası ölçme boyu seçenekleri
• Dahili dönüştürücü devre — 4-20 mA, 0-20 mA veya 0-10 V standart çıkış
• PLC analog girişine doğrudan bağlantı, harici şartlandırıcı gerektirmez
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik, ±%0,05'e varan linearite
• IP65 koruma sınıfı, 100 milyon hareket mekanik ömür
• 15-30 VDC geniş besleme aralığı, 4 pin hidrolik tip konnektör
Teknik Özellikler
Ölçme boyu 30 – 1.000 mm
Çıkış 4-20 mA, 0-20 mA, 0-10 V — ters yönlü: 20-4 mA, 20-0 mA, 10-0 V
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Besleme voltajı 15 – 30 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı CH1: Hidrolik tip, 4 pin konnektör
Gövde 33 × 33 mm, eloksallı alüminyum
Mil Ø6 mm, paslanmaz çelik
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Hareketli ayaklar
Uygulamanıza uygun ölçme boyu ve çıkış tipi seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut tablosu, bağlantı şemaları ve çıkış konfigürasyonları için: ERTL Teknik Veri Sayfasını (Datasheet) Görüntüleyin
