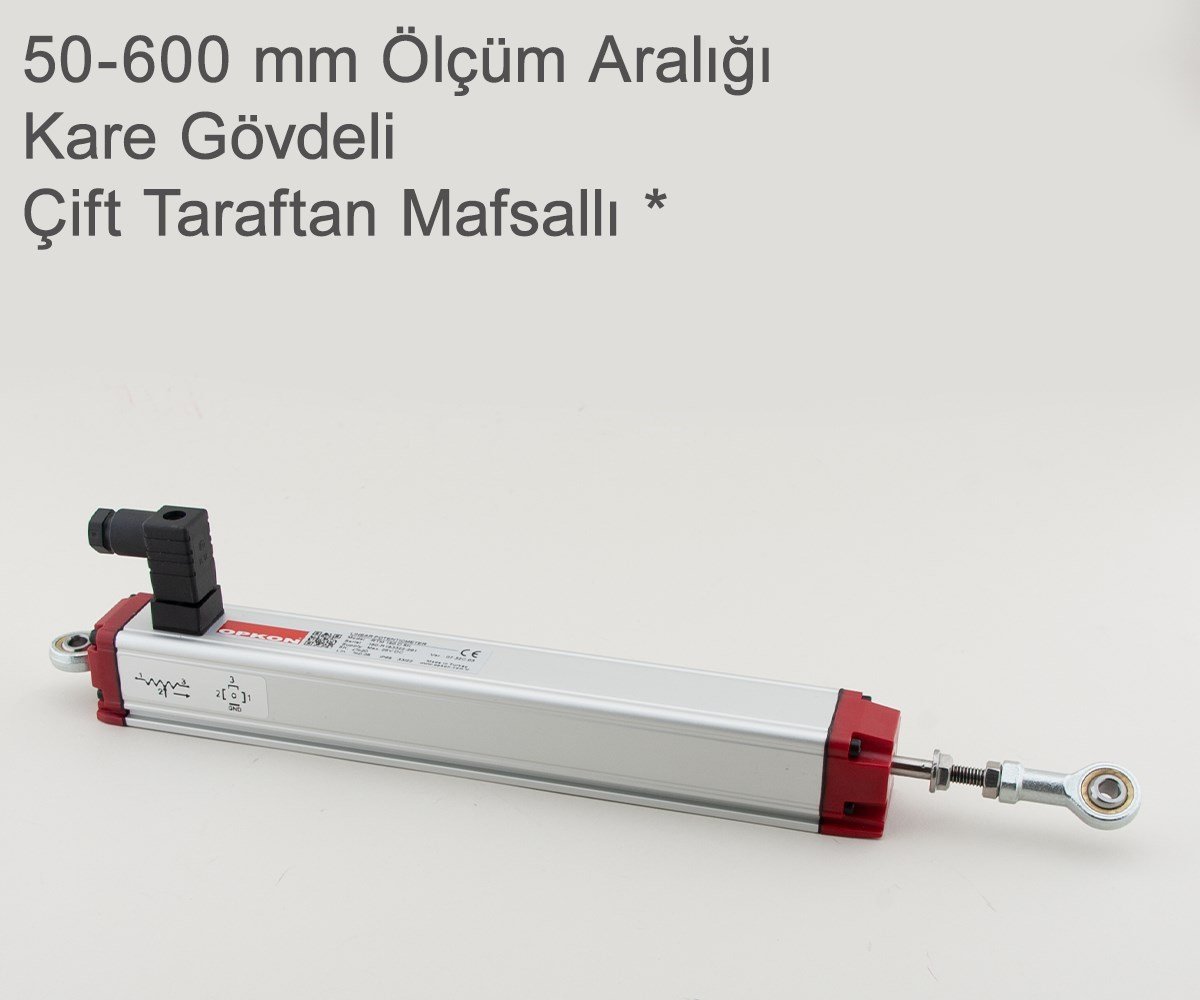

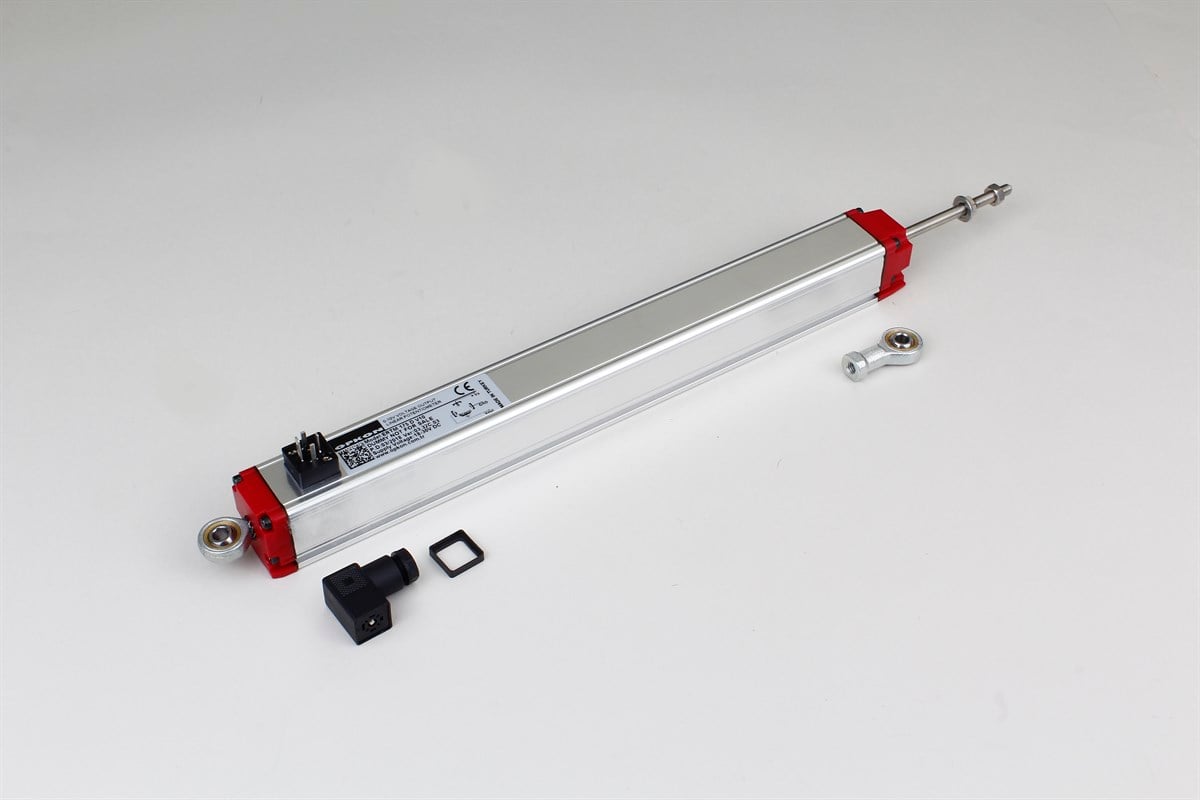

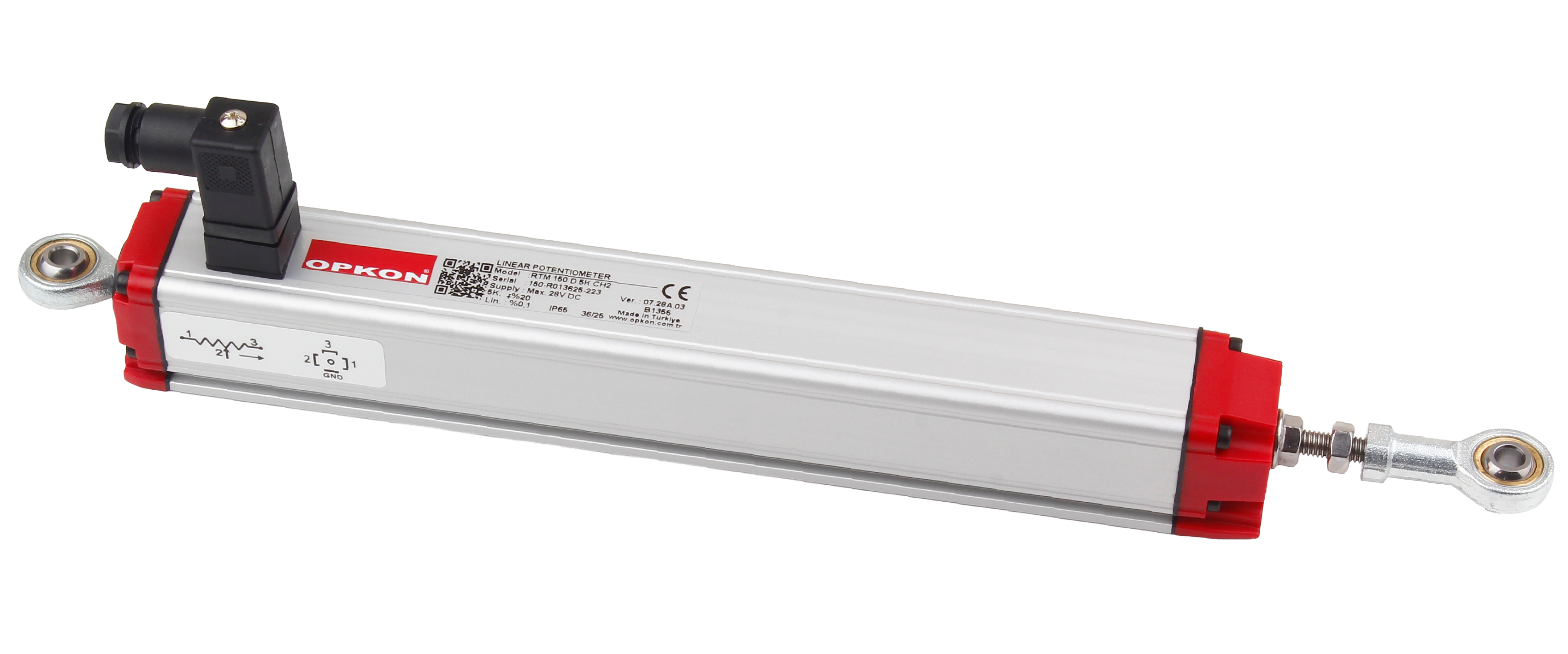

OPKON ERTM Lineer Potansiyometre , 50 mm'den 600 mm'ye kadar ölçme boyu seçenekleri sunan, çift taraftan mafsallı ve dahili voltaj/akım dönüştürücü devreli konum sensörüdür. Her iki ucundaki mafsal bağlantıları sayesinde doğrudan hareketli mekanizmalar arasına monte edilir ve eksen kaçıklıklarını tolere eder; gövdesine entegre elektronik devre ise ham direnç değişimi yerine doğrudan endüstri standardı analog sinyal üretir: 4-20 mA, 0-20 mA veya 0-10 V (ters yönlü 20-4 mA, 20-0 mA, 10-0 V seçenekleriyle). Çıkış, PLC ve kontrol sistemlerinin analog girişlerine harici şartlandırıcı gerekmeden bağlanır; 4-20 mA akım çıkışı uzun kablo mesafelerinde gürültüye karşı yüksek bağışıklık sağlar.
Eloksallı alüminyum 33 × 33 mm kare gövdesi, paslanmaz çelik Ø6 mm mili ve IP65 koruma sınıfıyla zorlu endüstriyel koşullara dayanıklıdır. Sonsuz çözünürlük, 0,01 mm'nin altında tekrarlanabilirlik ve ±%0,05'e varan linearite sunar. ±5 mm ayarlanabilir bağlantı uzunluğu montajda ince ayar imkânı verir; 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla yüksek çevrimli uygulamalara uygundur. 15-30 VDC geniş besleme aralığında çalışır.
Öne Çıkan Özellikler • 50 – 600 mm arası ölçme boyu seçenekleri
• Dahili dönüştürücü devre — 4-20 mA, 0-20 mA veya 0-10 V standart çıkış
• Çift taraftan mafsallı montaj — eksen kaçıklıklarını tolere eder
• PLC analog girişine doğrudan bağlantı, harici şartlandırıcı gerektirmez
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik, IP65 koruma
• ±5 mm ayarlanabilir bağlantı uzunluğu, 100 milyon hareket mekanik ömür
Teknik Özellikler
Ölçme boyu 50 – 600 mm
Çıkış 4-20 mA, 0-20 mA, 0-10 V — ters yönlü: 20-4 mA, 20-0 mA, 10-0 V
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Besleme voltajı 15 – 30 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı CH2: Hidrolik tip, 4 pin konnektör — kablo çıkışı (opsiyonel)
Gövde 33 × 33 mm, eloksallı alüminyum
Mil Ø6 mm, paslanmaz çelik
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Çift taraftan mafsallı, ±5 mm ayarlanabilir uzunluk
Uygulamanıza uygun ölçme boyu ve çıkış tipi seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut tablosu, bağlantı şemaları ve çıkış konfigürasyonları için: ERTM Teknik Veri Sayfasını (Datasheet) Görüntüleyin
