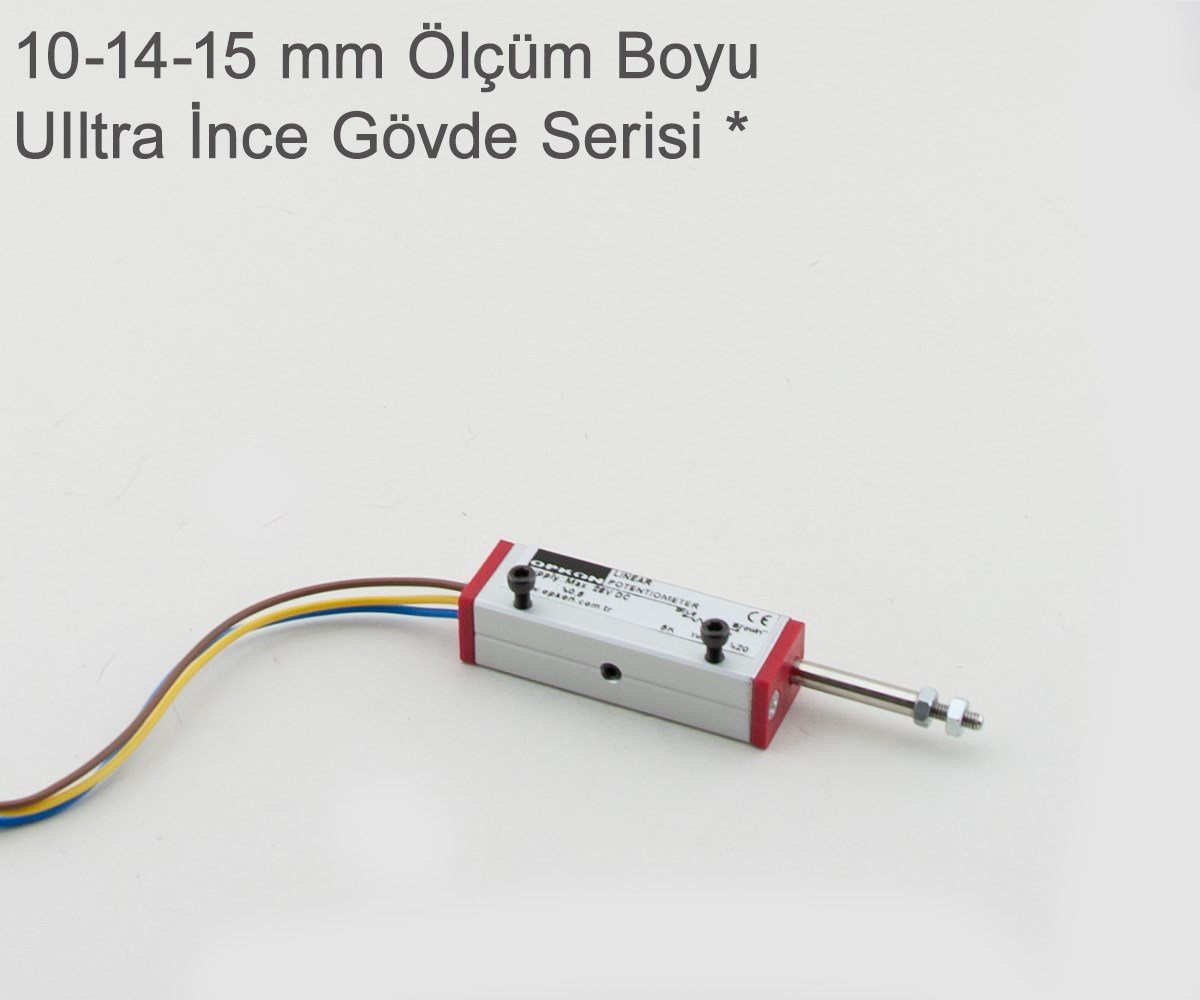

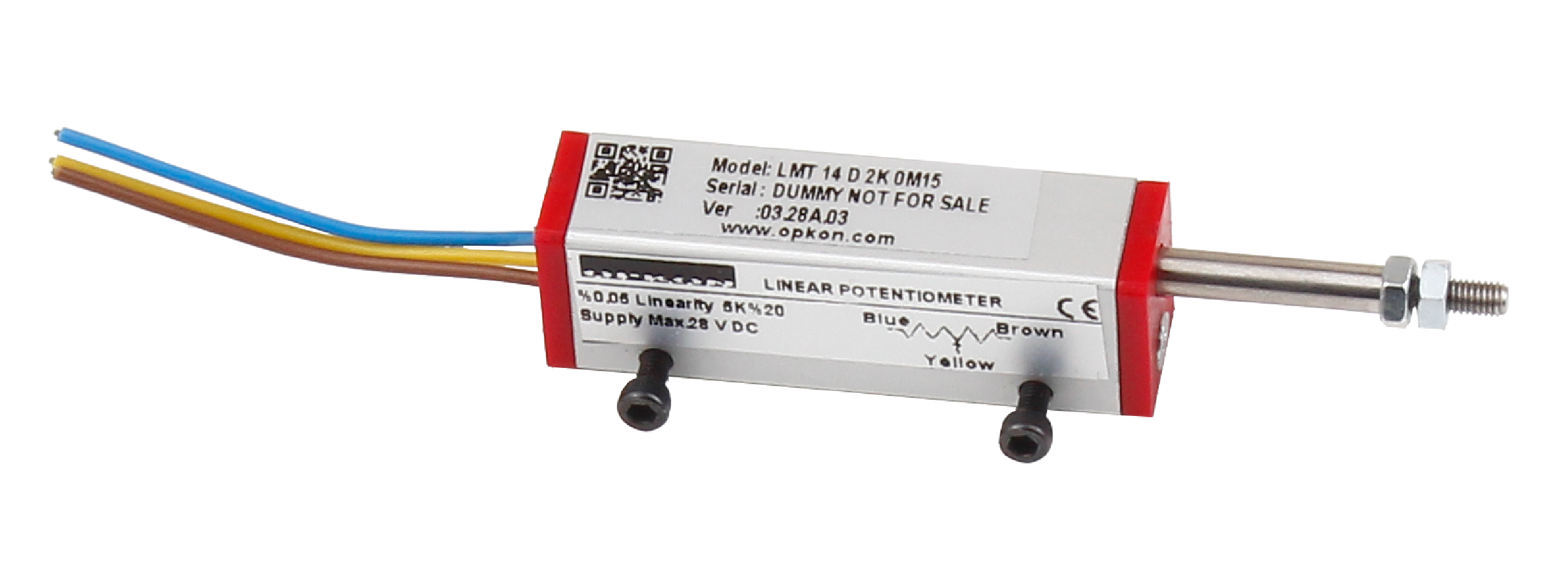

OPKON LMT Lineer Potansiyometre , Ultra İnce Gövde Serisi'nin minyatür modelidir. Yalnızca 13 × 16 mm kesitindeki gövdesi ve 50 mm'den başlayan toplam boyu ile OPKON lineer potansiyometre ailesinin en kompakt üyesidir. 10 mm ve 25 mm ölçme boyu seçenekleri sunar; standart sensörlerin fiziksel olarak sığamadığı çok dar mekanizmalarda — küçük valfler, minyatür kızaklar, test fikstürleri, kompakt cihaz içi hareketler — hassas konum geri beslemesi sağlar. Sonsuz çözünürlüğü ve 0,01 mm'nin altındaki tekrarlanabilirliğiyle küçük stroklarda güvenilir ölçüm sunar.
Eloksallı alüminyum gövde ve paslanmaz çelik Ø4 mm mil ile donatılmıştır. İki adet M2.5 vida ile doğrudan yüzeye sabitlenir. 50 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla yoğun çevrimli kompakt uygulamalara uygundur. Standart 0,15 m kablo çıkışıyla gelir; 1 m kablo opsiyonu mevcuttur.
Öne Çıkan Özellikler • 10 mm ve 25 mm ölçme boyu seçenekleri
• 13 × 16 mm ultra ince gövde — serinin en küçük modeli
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik
• 50 milyon hareket mekanik ömür
• M2.5 vidalarla kolay yüzey montajı
• 0,15 m kablo çıkışı (standart); 1 m kablo (opsiyonel)
Teknik Özellikler
Ölçme boyu 10 – 25 mm
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite A: ±%0,5
Direnç 2 kΩ, tolerans ±%20
Besleme voltajı Maks. 28 VDC
Maksimum hız < 5 m/s
Mekanik ömür 50 milyon hareket
Elektriksel bağlantı Kablo çıkışlı — 0,15 m (standart) / 1 m (opsiyonel); renk kodlu (kahverengi +, mavi −, sarı Vout )
Gövde 13 × 16 mm, eloksallı alüminyum
Mil Ø4 mm, paslanmaz çelik
IP koruma sınıfı IP54
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme 2 × M2.5 vida
Yük direnci / Kontak akımı Min. 100 kΩ / <1 µA tavsiye edilir
Uygulamanıza uygun ölçme boyu seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
