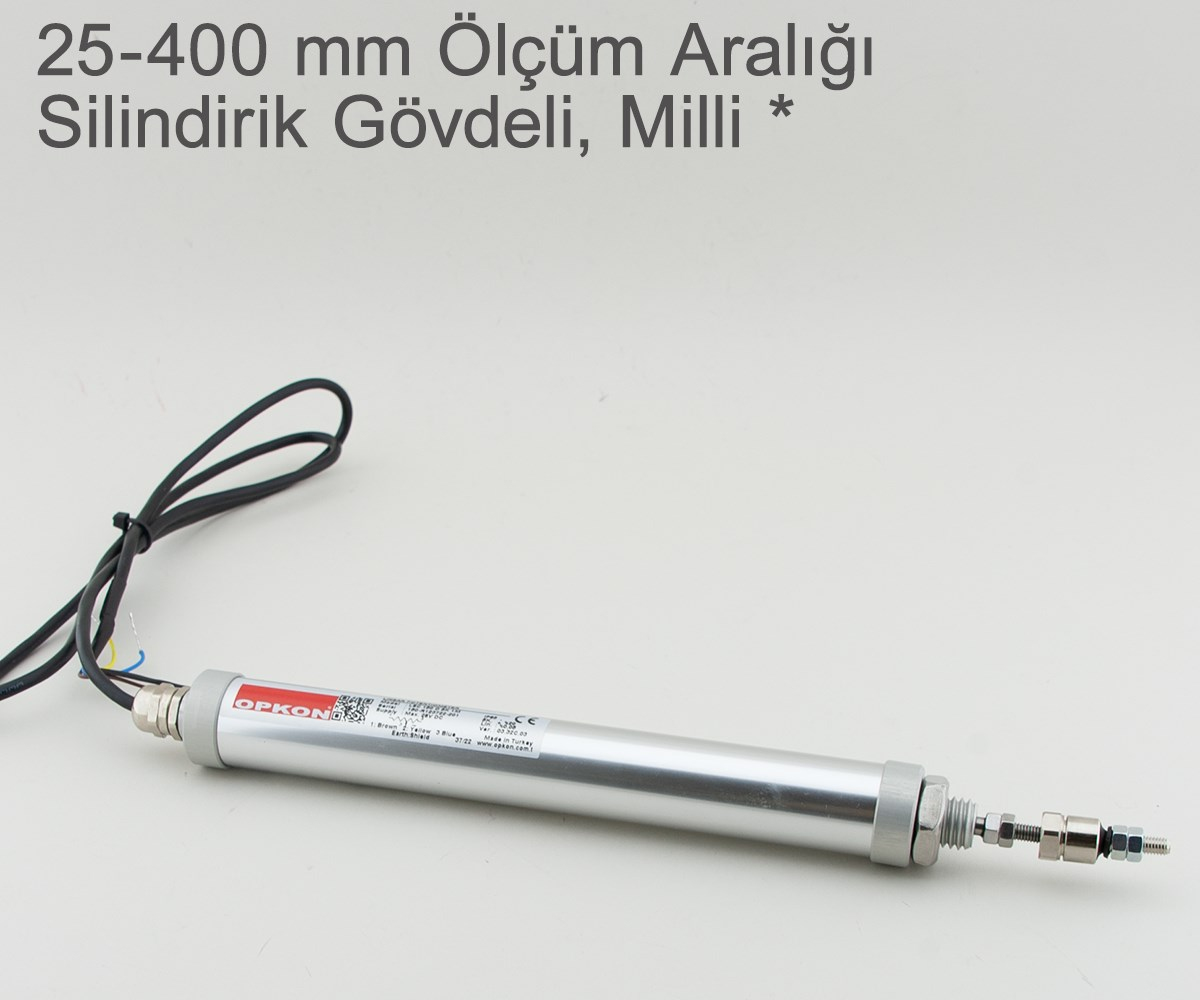

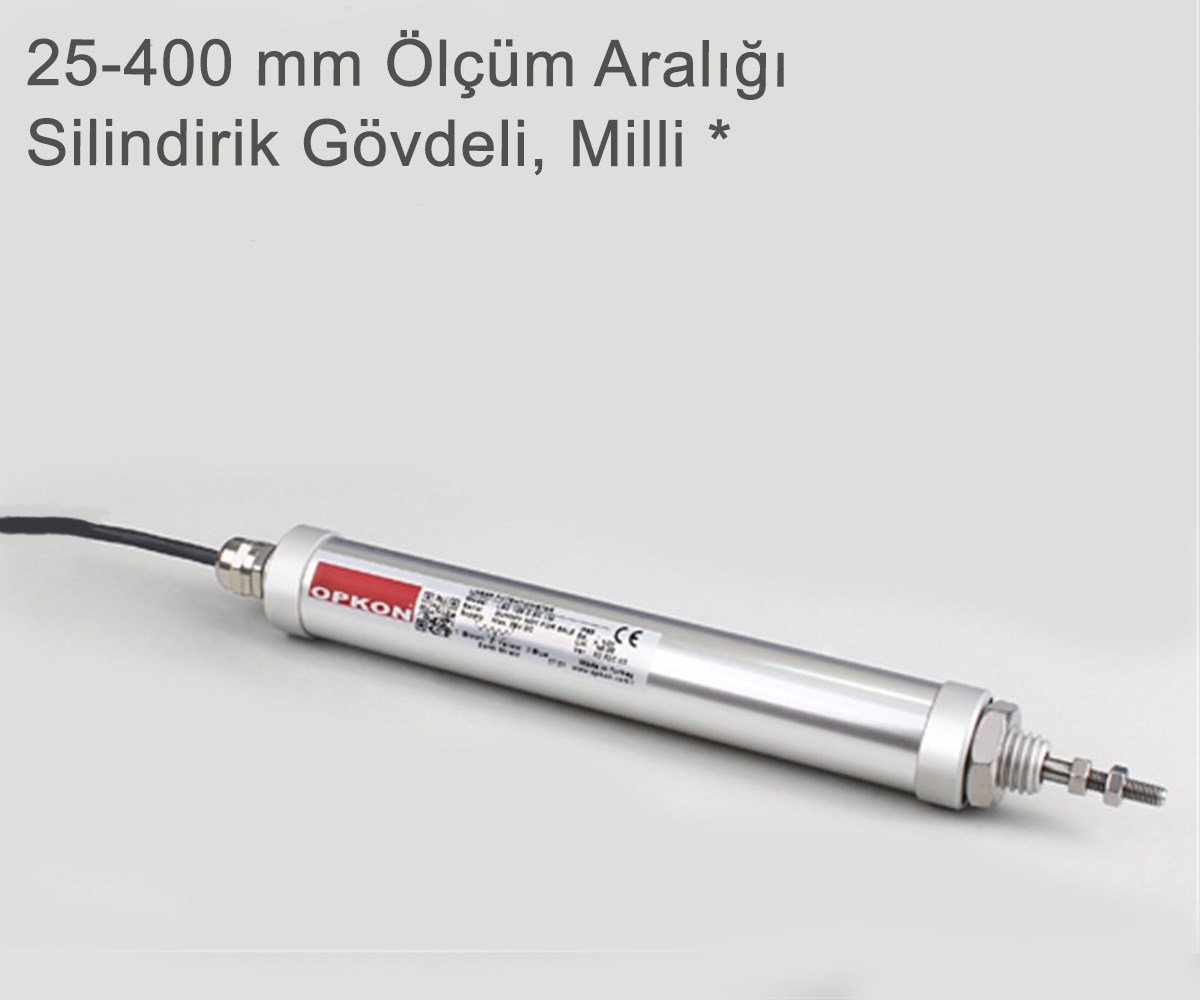

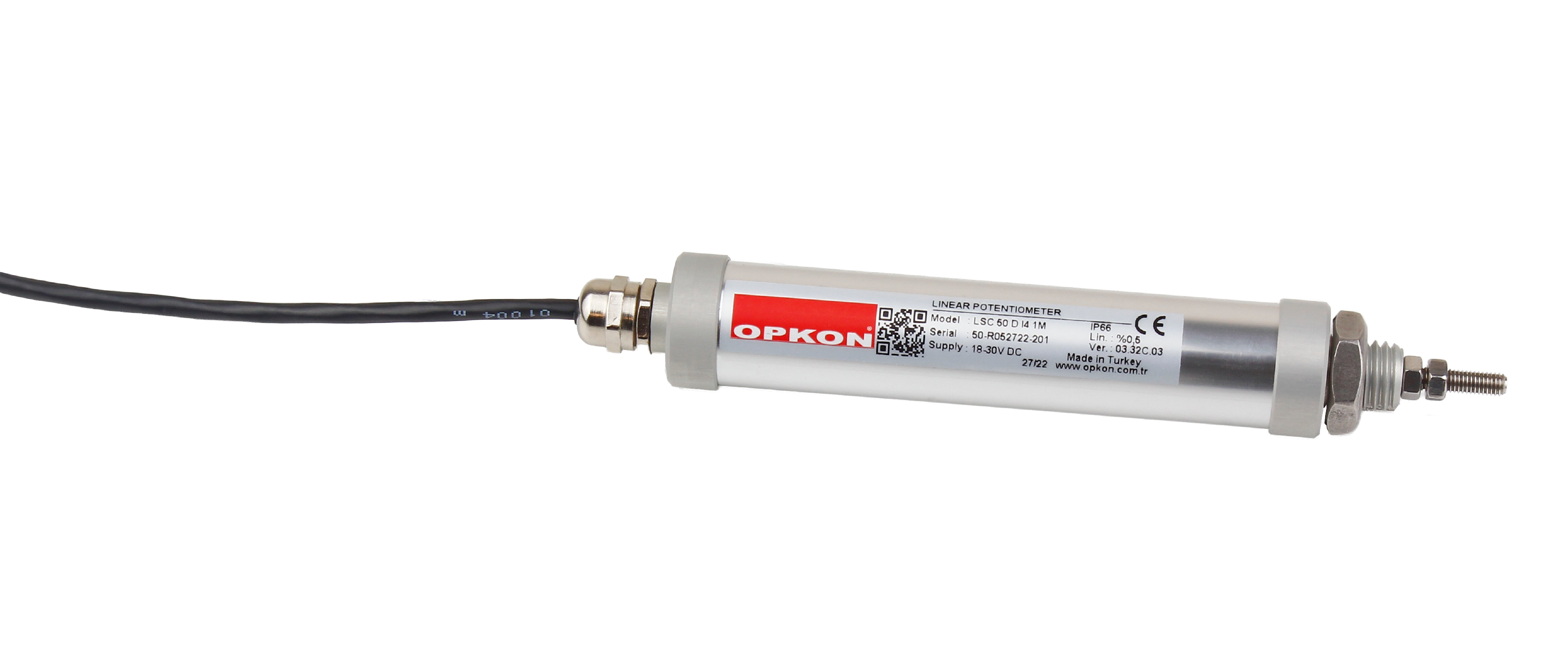

OPKON LSC Lineer Potansiyometre , Uzun Strok Serisi'nin Ø25 mm silindirik gövdeli, kablo çıkışlı modelidir. 25 mm'den 400 mm'ye kadar ölçme boyu seçenekleri sunar ve iki farklı montaj yöntemini destekler: gövde üzerindeki M5 vida delikleriyle doğrudan yüzeye sabitleme veya öndeki M14×2 dişli boyun ile somunlu panel montajı. Bu esneklik, sensörün hem makine şasisine hem de panel/braket üzerine kolayca uygulanmasını sağlar. Sonsuz çözünürlüğü ve 0,01 mm'nin altındaki tekrarlanabilirliğiyle pistonlar, kızaklar ve otomasyon sistemlerinde hassas konum geri beslemesi sunar.
Eloksallı alüminyum gövde, paslanmaz çelik Ø5 mm mil ve IP65 koruma sınıfıyla zorlu endüstriyel koşullara dayanıklıdır. Doğrudan gövdeden çıkan blendajlı kablosu ara konnektör olmadan panoya kadar kesintisiz sinyal iletimi sağlar. 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla yüksek çevrimli uygulamalara uygundur. Standart 1 m kablo ile gelir; 1,5 m ve 2,5 m kablo opsiyonları mevcuttur.
Öne Çıkan Özellikler • 25 – 400 mm arası ölçme boyu seçenekleri
• Ø25 mm kompakt silindirik gövde
• İki montaj seçeneği: gövdeden M5 vida veya M14×2 dişli boyunla panel montajı
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik, ±%0,05'e varan linearite
• IP65 koruma sınıfı, 100 milyon hareket mekanik ömür
• Kablo çıkışlı — 1 m (standart), 1,5 m / 2,5 m (opsiyonel)
Teknik Özellikler
Ölçme boyu 25 – 400 mm
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Direnç 2 kΩ (25–50 mm) / 5 kΩ (75–400 mm), tolerans ±%20
Besleme voltajı Maks. 28 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı Kablo çıkışlı — 1 m (standart) / 1,5 m / 2,5 m (opsiyonel); blendajlı, renk kodlu (kahverengi +, mavi −, sarı Vout )
Gövde Ø25 mm silindirik, eloksallı alüminyum; kapak eloksallı alüminyum
Mil Ø5 mm, paslanmaz çelik
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Gövdeden M5 vida (M4 opsiyonel) veya M14×2 dişli boyunla panel montajı
Yük direnci / Kontak akımı Min. 100 kΩ / <1 µA tavsiye edilir
Uygulamanıza uygun ölçme boyu ve konfigürasyon seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut tabloları, kablo renk kodları ve montaj şemaları için: LSC Teknik Veri Sayfasını (Datasheet) Görüntüleyin
