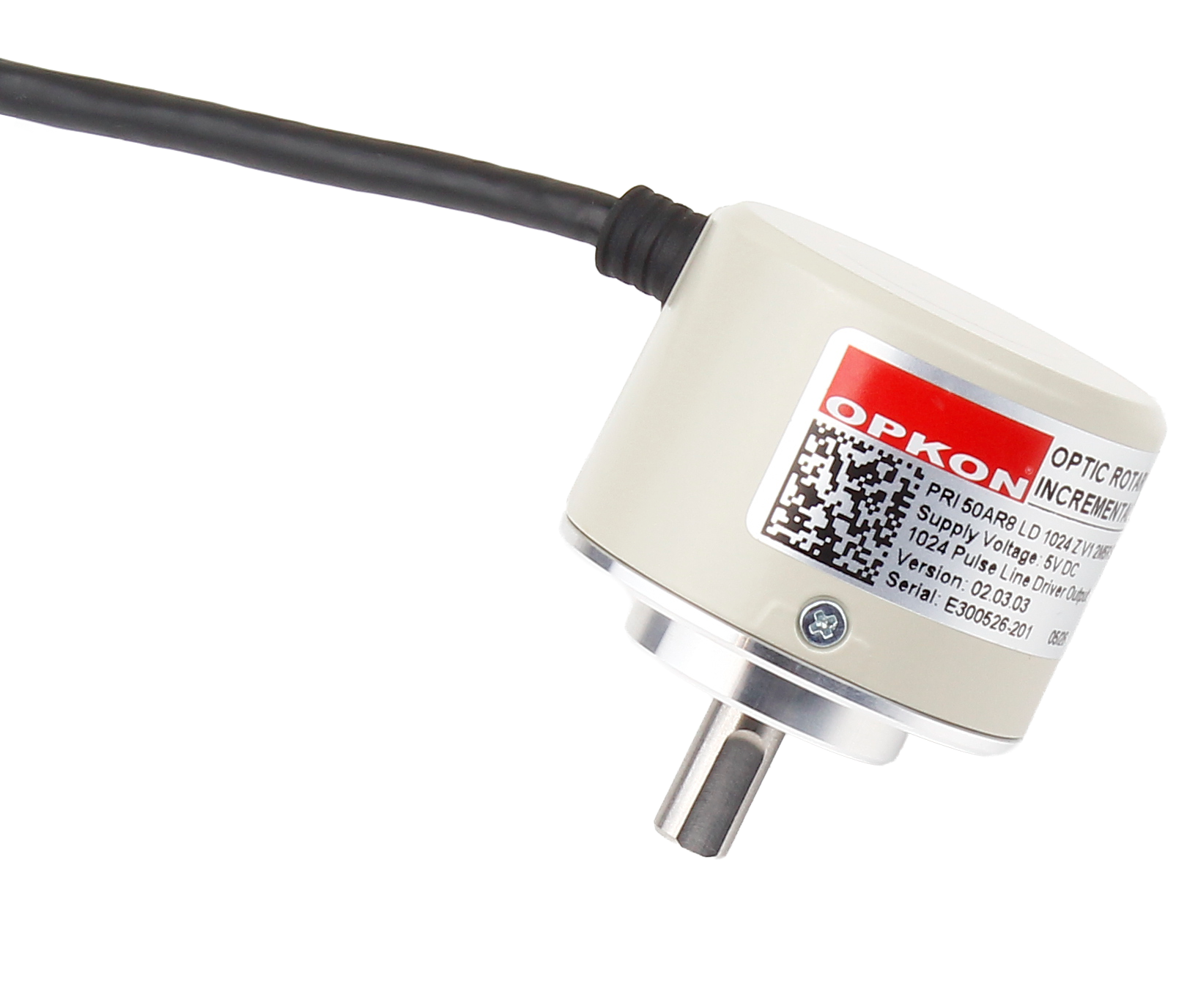

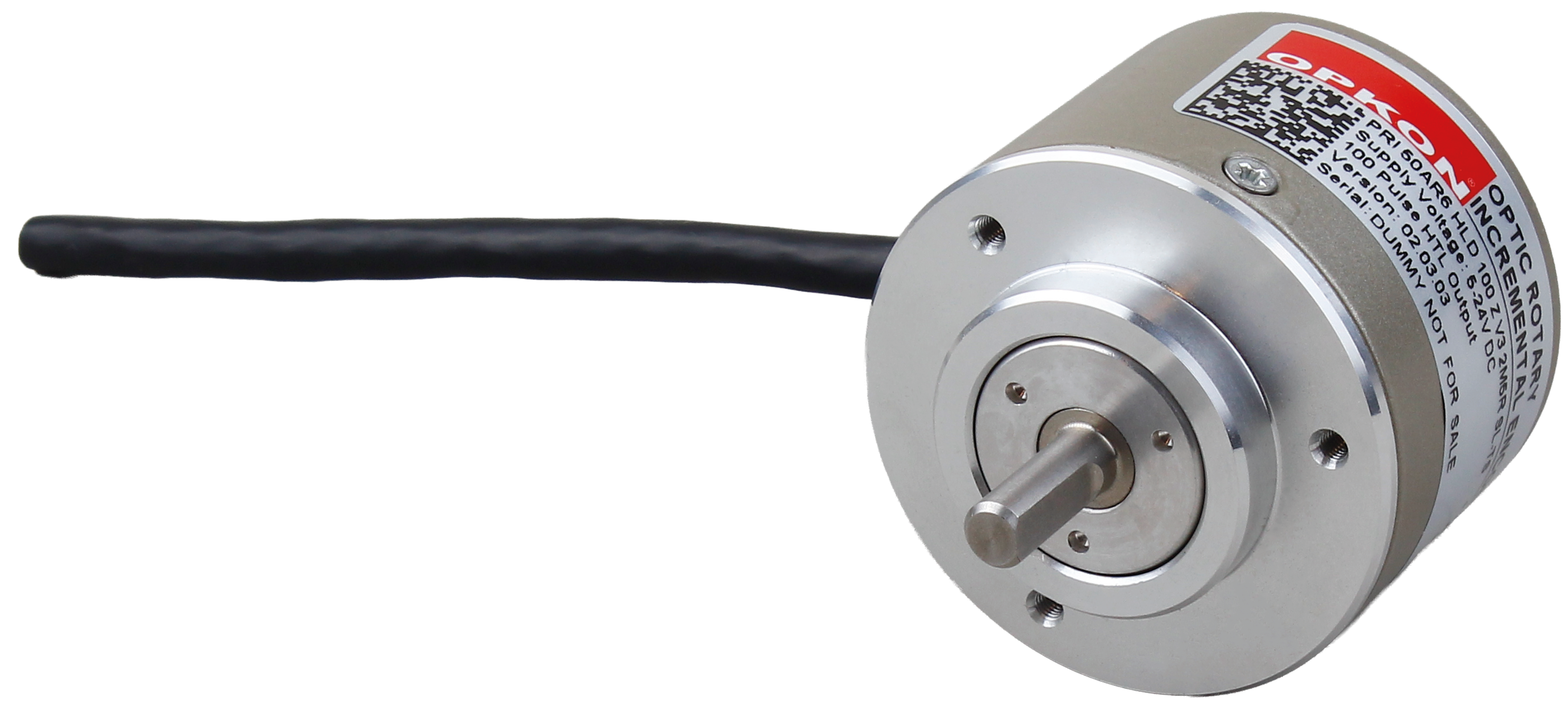

OPKON PRI 50A Optik Rotary İnkremental Enkoder , Ø50 mm gövde çapında, sıkma flanşlı ve milli (şaftlı) bir artımsal enkoderdir. 100'den 5.000 ppr'ye kadar geniş çözünürlük seçenekleri (100, 200, 360, 500, 600, 720, 1000, 1024, 2000, 2048, 2500, 3600, 4096, 5000 ppr ve ara değerler) sunar; motor milleri, dişli sistemler ve döner eksenlerin açısal konum, hız ve yön bilgisini A, B, Z kanalları üzerinden kontrol sistemine iletir. Push-Pull, TTL, Linedriver veya HLD çıkış tipleri sayesinde PLC, sürücü ve sayıcı girişlerinin tümüyle uyumludur.
Alüminyum ve boyalı çelik gövdesi, paslanmaz çelik miliyle endüstriyel kullanıma uygundur. 6, 8 veya 10 mm mil çapı seçenekleri farklı kaplin ve mil bağlantılarına uyum sağlar; 3.500 rpm'ye kadar çalışma hızını destekler. Diferansiyel (Linedriver) çıkış seçeneği, ters çevrilmiş kanal çiftleri (A/A′, B/B′, Z/Z′) ile uzun kablo mesafelerinde elektriksel gürültüye karşı yüksek bağışıklık sağlar. Standart 2,5 m kablo ile gelir; 5 / 8 / 10 m kablo veya 12 pin konnektör opsiyonları mevcuttur. Kablo çıkışı yandan veya arkadan seçilebilir.
Öne Çıkan Özellikler • 100 – 5.000 ppr arası geniş çözünürlük seçenekleri
• Push-Pull, TTL, Linedriver veya HLD çıkış tipleri
• A, B, Z veya diferansiyel (A/A′, B/B′, Z/Z′) kanal seçenekleri
• Ø50 mm gövde, sıkma flanş; 6 / 8 / 10 mm mil çapı seçenekleri
• 3.500 rpm'ye kadar çalışma hızı, geniş 5-24 VDC besleme seçenekleri
• 2,5 m kablo (standart); 5 / 8 / 10 m kablo veya 12 pin konnektör (opsiyonel)
Teknik Özellikler
Çözünürlük 100 – 5.000 ppr
Çıkış kanalları A, B, Z — veya diferansiyel: A, A′, B, B′, Z, Z′
Çıkış tipi Push-Pull, TTL, Linedriver, HLD (High Linedriver)
Besleme voltajı 5 VDC, 8-24 VDC veya 5-24 VDC
Güç tüketimi (yüksüz) < 40 mA (24 VDC)
Maksimum hız 3.500 rpm (5.000 ppr'de 700 rpm'e kadar)
Maksimum şaft yükü Yandan 100 N / eksenel 60 N
Mil çapı Ø6 / Ø8 / Ø10 mm
Mil malzemesi Paslanmaz çelik
Gövde Ø50 mm; alüminyum ve boyalı çelik — sıkma flanş
Elektriksel bağlantı 2,5 m kablo (standart; Push-Pull: 5 kanal + shield, Linedriver: 8 kanal + shield) — 5 / 8 / 10 m kablo veya 12 pin konnektör (opsiyonel); yandan veya arkadan çıkış
IP koruma sınıfı IP54
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Uygulamanıza uygun çözünürlük, çıkış tipi ve mil çapı seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut çizimleri, kablo renk kodları ve sipariş konfigürasyonları için: PRI 50A Teknik Veri Sayfasını (Datasheet) Görüntüleyin
