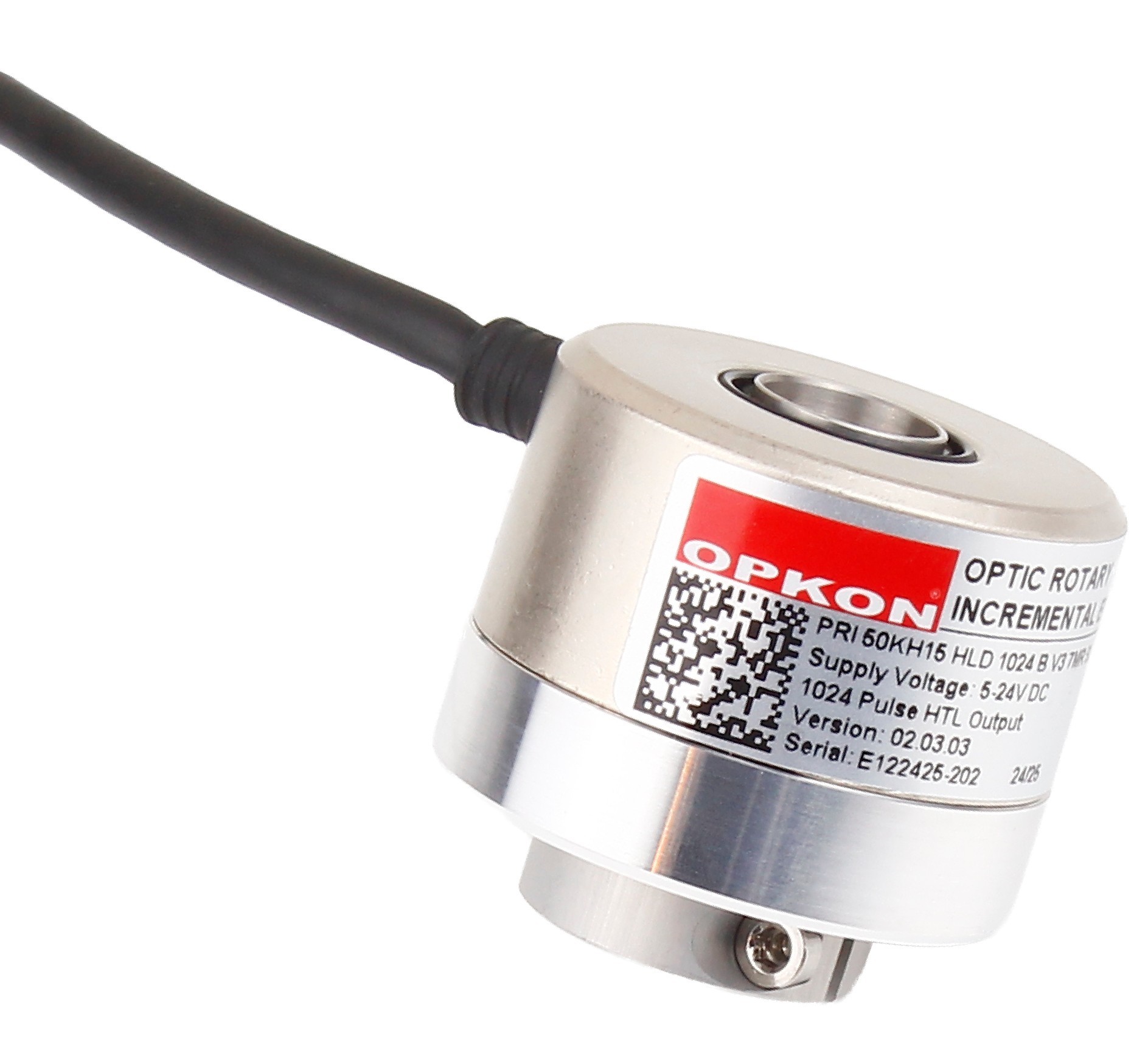

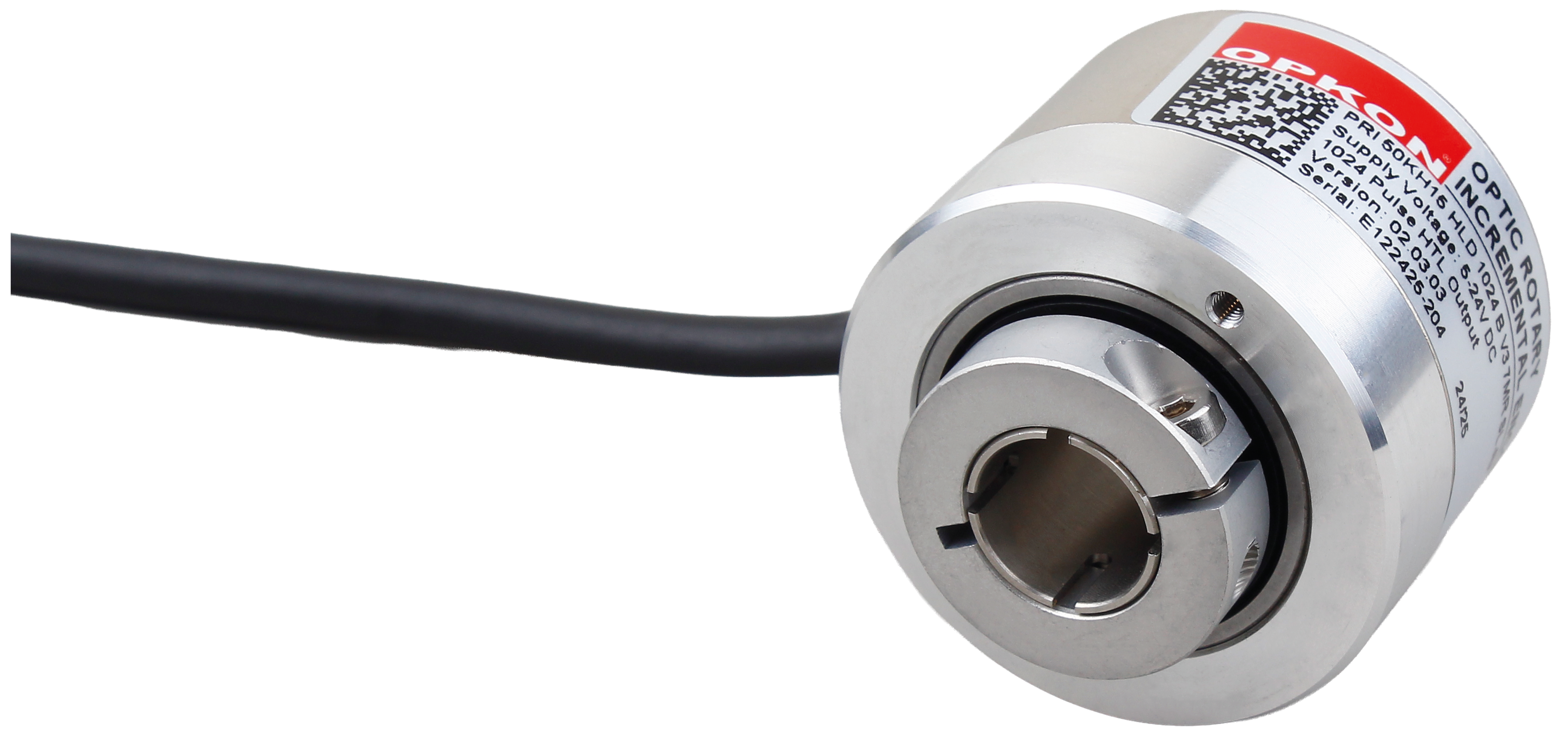

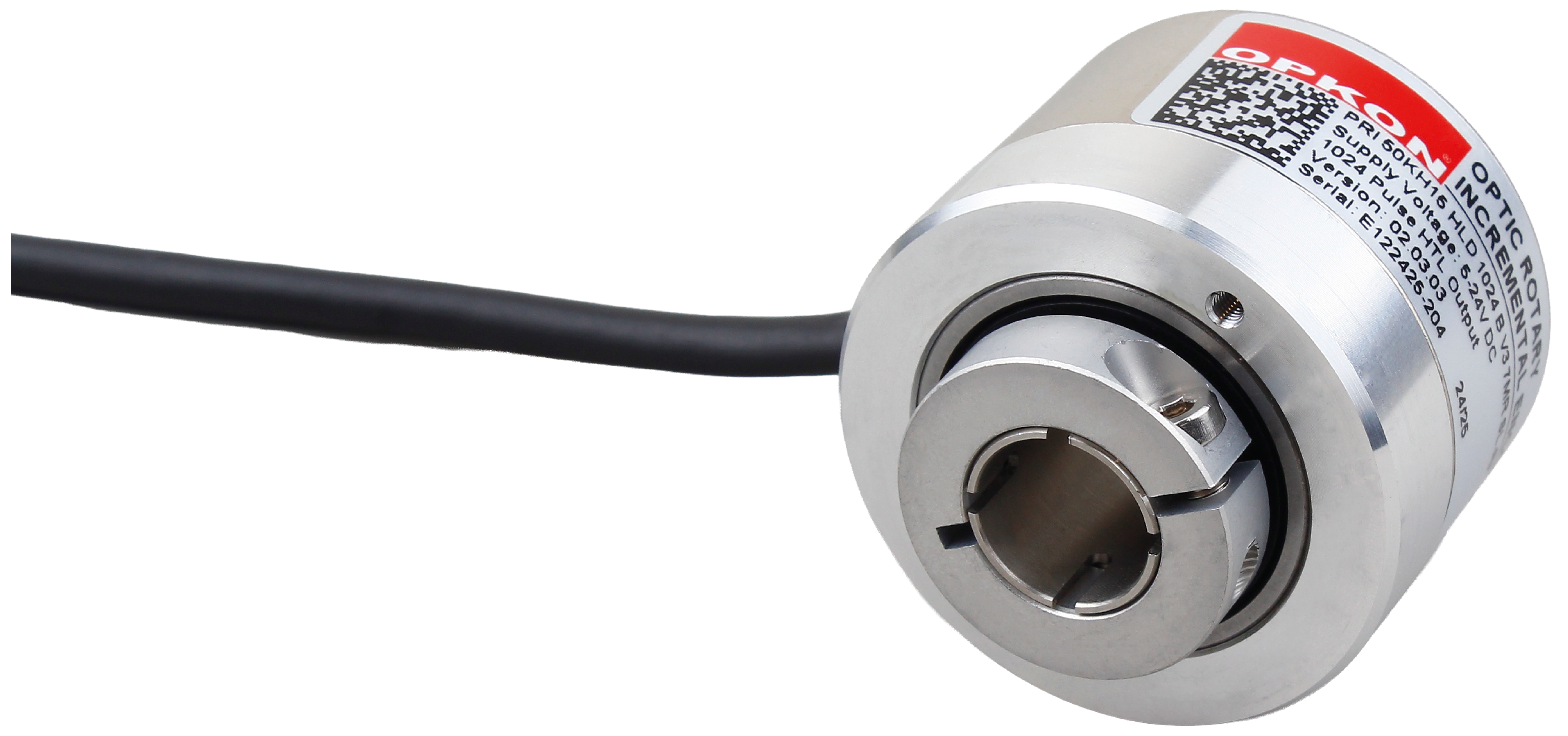

OPKON PRI 50KH Optik Rotary İnkremental Enkoder , Ø50 mm gövde çapında, delik milli artımsal enkoderdir. 1024 ppr çözünürlüğü ve 12 mm veya 15 mm delik çapı seçenekleriyle; servo/asenkron motorlar, dişli sistemler ve döner eksenlerin açısal konum, hız ve yön takibi için tasarlanmıştır. Delikli yapısı sayesinde doğrudan motor milinin üzerine geçirilerek monte edilir — kaplin ve ek yataklama gerektirmez; montaj maliyetini ve hizalama hassasiyeti ihtiyacını ortadan kaldırır.
Dönme bilgisini A, B, Z kanalları üzerinden iletir; Push-Pull, TTL, Linedriver veya HLD çıkış tipleriyle PLC, sürücü ve sayıcı girişlerinin tümüyle uyumludur. Diferansiyel çıkış seçeneği, ters çevrilmiş kanal çiftleriyle (A/A′, B/B′, Z/Z′) uzun kablo mesafelerinde elektriksel gürültüye karşı yüksek bağışıklık sağlar. Alüminyum gövde ve paslanmaz çelik mil yapısıyla 3.500 rpm'ye kadar çalışır. Standart 2,5 m radyal çıkışlı kablo ile gelir; 5 / 8 / 10 m kablo opsiyonları mevcuttur.
Öne Çıkan Özellikler • 1024 ppr çözünürlük
• Delik milli tasarım — kaplin gerektirmeden doğrudan mile montaj
• 12 mm veya 15 mm delik çapı seçenekleri
• Push-Pull, TTL, Linedriver veya HLD çıkış tipleri
• 3.500 rpm'ye kadar çalışma hızı, geniş 5-24 VDC besleme seçenekleri
• 2,5 m kablo (standart); 5 / 8 / 10 m kablo (opsiyonel), radyal çıkış
Teknik Özellikler
Çözünürlük 1024 ppr
Delik çapı Ø12 / Ø15 mm
Çıkış kanalları A, B — A, B, Z — veya diferansiyel: A, A′, B, B′, Z, Z′
Çıkış tipi Push-Pull, TTL, Linedriver, HLD (High Linedriver)
Besleme voltajı 5 VDC, 8-24 VDC veya 5-24 VDC
Güç tüketimi (yüksüz) < 40 mA (24 VDC)
Maksimum hız 3.500 rpm
Maksimum şaft yükü Yandan 100 N / arkadan 60 N
Mil malzemesi Paslanmaz çelik
Gövde Ø50 mm, alüminyum
Elektriksel bağlantı 2,5 m kablo (standart; Push-Pull: 5 kanal + shield, Linedriver: 8 kanal + shield), radyal çıkış — 5 / 8 / 10 m kablo (opsiyonel)
IP koruma sınıfı IP54
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Uygulamanıza uygun delik çapı, çıkış tipi ve kablo boyu seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut çizimleri, kablo renk kodları ve sipariş konfigürasyonları için: PRI 50KH Teknik Veri Sayfasını (Datasheet) Görüntüleyin
