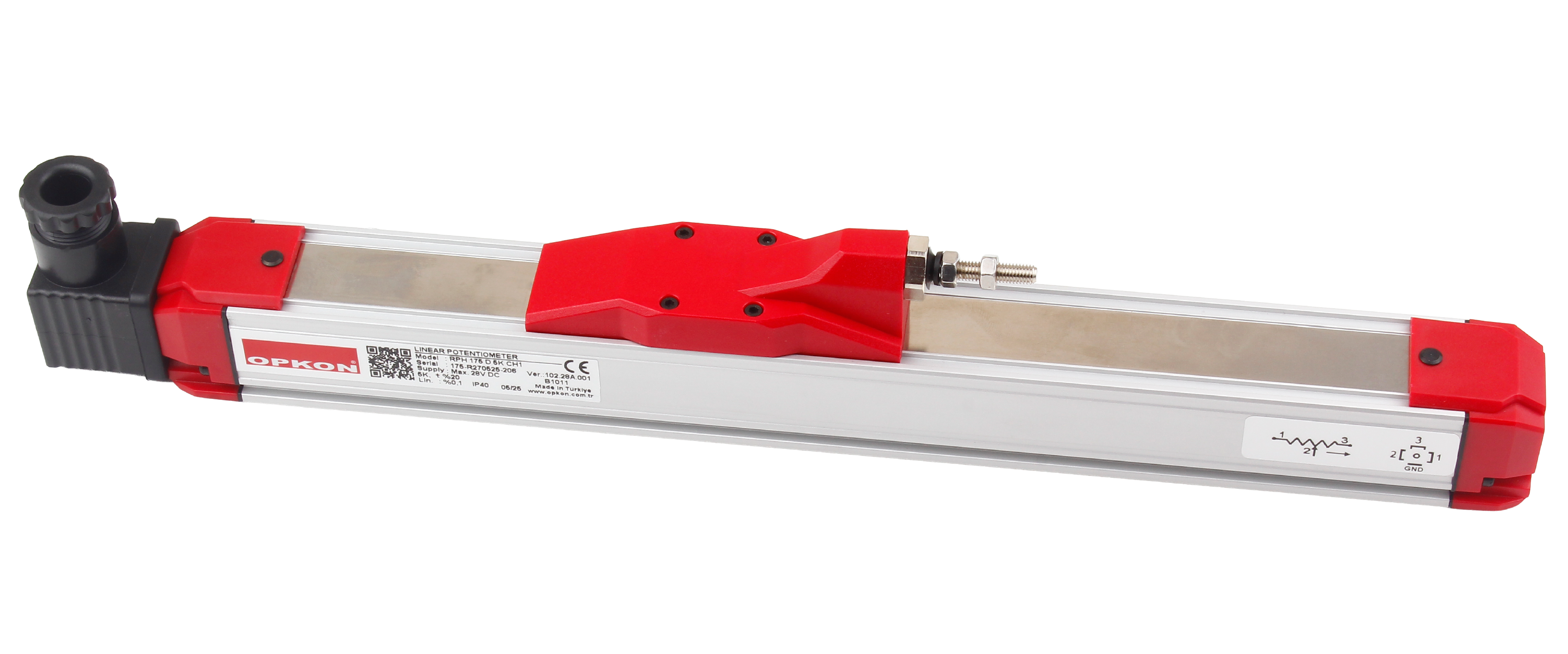

OPKON RPH Lineer Potansiyometre , 100 mm'den 1.950 mm'ye kadar uzanan ölçme boyu seçenekleriyle, uzun stroklu doğrusal konum ölçümünde en geniş aralığı sunan üstten sürgülü modeldir. Kare gövdeli ve üstten sürgülü yapısı sayesinde, milli (çubuklu) modellerin toplam boyunun sığmadığı dar montaj alanlarında bile uzun mesafe ölçümüne olanak tanır. Sonsuz çözünürlüğü ve 0,01 mm'nin altındaki tekrarlanabilirliğiyle; ahşap işleme makineleri, mermer kesim tezgâhları, pres hatları ve uzun eksenli otomasyon sistemlerinde hassas konum geri beslemesi sağlar.
Eloksallı alüminyum gövdesi ve 100 milyon hareketlik mekanik ömrüyle yoğun çevrimli üretim hatlarına uygundur. Sürgü, gövde üzerinde ±15° oynama toleransına sahiptir; hareketli ayaklarla montaj kolaylığı sunar. Standart hidrolik tip 4 pin konnektörün yanı sıra M12 / M16 konnektör veya doğrudan kablo çıkışı opsiyonlarıyla farklı pano altyapılarına uyum sağlar.
Öne Çıkan Özellikler • 100 – 1.950 mm arası ölçme boyu seçenekleri — serinin en uzun strok aralığı
• Üstten sürgülü, kare gövdeli kompakt tasarım
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik
• ±%0,05'e varan linearite (D sınıfı, ≥250 mm)
• 100 milyon hareket mekanik ömür
• Konnektör (4/5 pin) veya kablo çıkışı seçenekleri
Teknik Özellikler
Ölçme boyu 100 – 1.950 mm
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm)
Direnç 5 kΩ (100–600 mm) / 10 kΩ (650–1.000 mm) / 20 kΩ (1.250–1.950 mm), tolerans ±%20
Besleme voltajı Maks. 28 VDC
Maksimum hız < 1,5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı CH1: Hidrolik tip, 4 pin konnektör (standart) — CN5A (M12) / CN5B (M16), 5 pin veya kablo çıkışı (opsiyonel)
Gövde 33 × 32 mm, eloksallı alüminyum; kapak ABS plastik
Sürgü oynama toleransı ±15° ±1
IP koruma sınıfı IP40 — ters bağlanırsa IP53
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Hareketli ayaklar (BR02 bağlantı ayağı)
Yük direnci / Kontak akımı Min. 100 kΩ / <1 µA tavsiye edilir
Sipariş Kodu Yapısı RPH modelleri; ölçme boyu, linearite sınıfı, direnç değeri ve konnektör/kablo tipine göre kodlanır. Örnek: RPH 500 D 5K CH1 — 500 mm ölçme boylu, ±%0,05 linearite (D), 5 kΩ, hidrolik tip 4 pin konnektörlü model. Kablo çıkışlı sipariş için konnektör kodu yerine kablo boyu (örn. 1M) belirtilir.
Uygulamanıza uygun ölçme boyu ve konfigürasyon seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut tabloları, konnektör şemaları ve tüm teknik detaylar için: RPH Teknik Veri Sayfasını (Datasheet) İndirin
