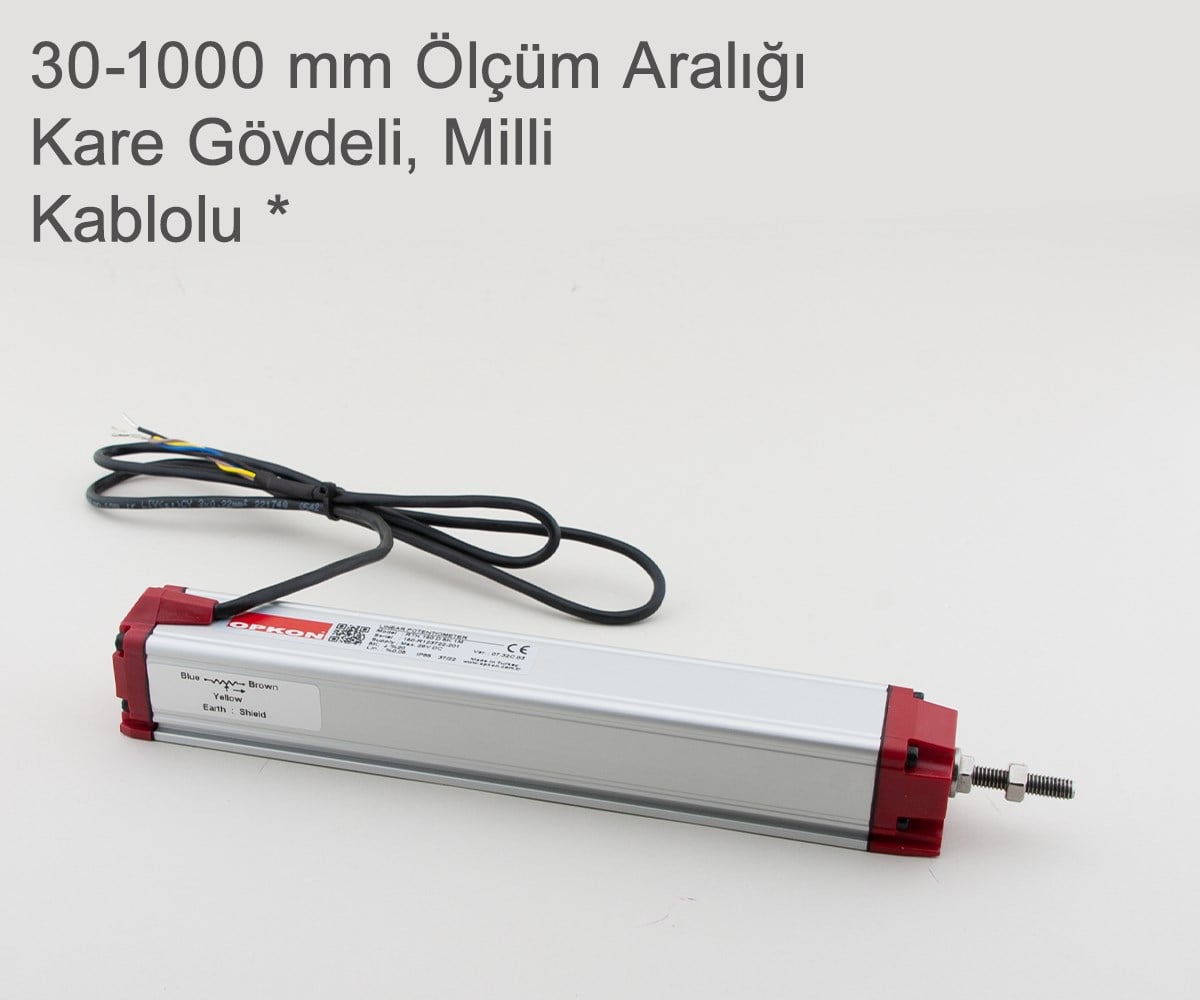

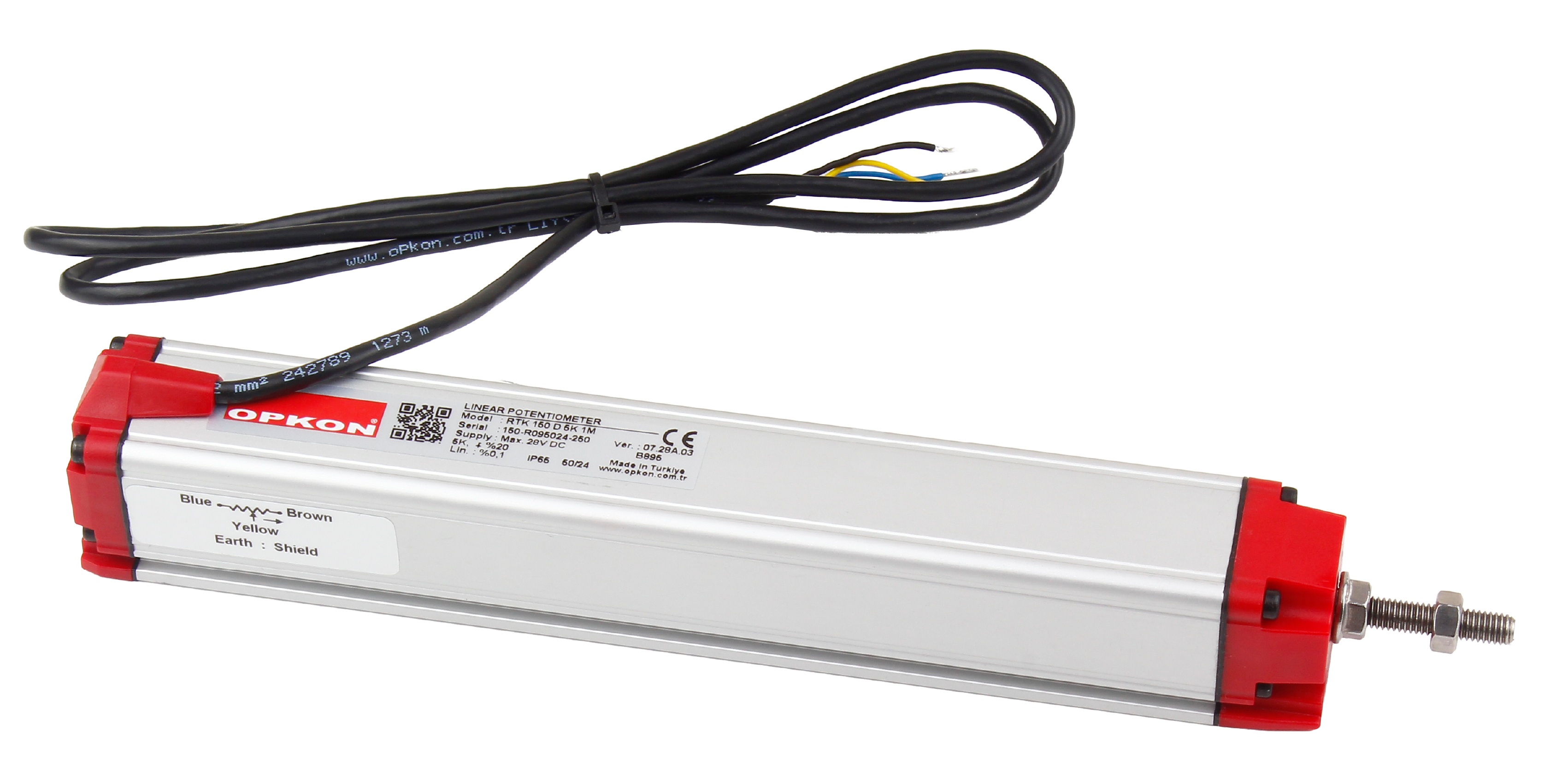

OPKON RTK Lineer Potansiyometre , 30 mm'den 1.000 mm'ye kadar geniş ölçüm boyu seçenekleri sunan, kablo çıkışlı uzun strok serisi rezistif konum sensörüdür. Konnektör yerine doğrudan gövdeden çıkan blendajlı kablosu sayesinde ara bağlantı noktası olmadan panoya kadar kesintisiz sinyal iletimi sağlar; konnektörün ek maliyet, montaj hacmi veya potansiyel temas sorunu oluşturduğu uygulamalar için idealdir. Sonsuz çözünürlüğü ve 0,01 mm'nin altındaki tekrarlanabilirliğiyle plastik enjeksiyon makineleri, hidrolik presler ve otomasyon sistemlerinde hassas konum geri beslemesi sunar.
Eloksallı alüminyum 33 × 33 mm gövdesi, paslanmaz çelik Ø6 mm mili ve IP65 koruma sınıfıyla zorlu endüstriyel koşullara dayanıklıdır. 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla yüksek çevrimli uygulamalarda uzun servis ömrü sunar. Hareketli ayakları montaj kolaylığı ve eksen hizalamasında esneklik sağlar. Standart 1 m kablo ile gelir; 2,5 m kablo opsiyonu mevcuttur.
Öne Çıkan Özellikler • 30 – 1.000 mm arası ölçme boyu seçenekleri
• Kablo çıkışlı tasarım — ara konnektörsüz, kesintisiz sinyal hattı
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik
• ±%0,05'e varan linearite (D sınıfı, ≥250 mm)
• IP65 koruma sınıfı, -20°C … +80°C çalışma sıcaklığı
• 100 milyon hareket mekanik ömür
Teknik Özellikler
Ölçme boyu 30 – 1.000 mm
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Direnç 5 kΩ (30–600 mm) / 10 kΩ (650–1.000 mm), tolerans ±%20
Besleme voltajı Maks. 28 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı Kablo çıkışlı — 1 m (standart) / 2,5 m (opsiyonel); blendajlı, renk kodlu (kahverengi +, mavi −, sarı Vout )
Gövde 33 × 33 mm, eloksallı alüminyum; kapak ABS plastik
Mil Ø6 mm, paslanmaz çelik
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Hareketli ayaklar
Yük direnci / Kontak akımı Min. 100 kΩ / <1 µA tavsiye edilir
📄 Boyut tablosu, kablo renk kodları ve montaj şemaları için: RTK Teknik Veri Sayfasını (Datasheet) Görüntüleyin
