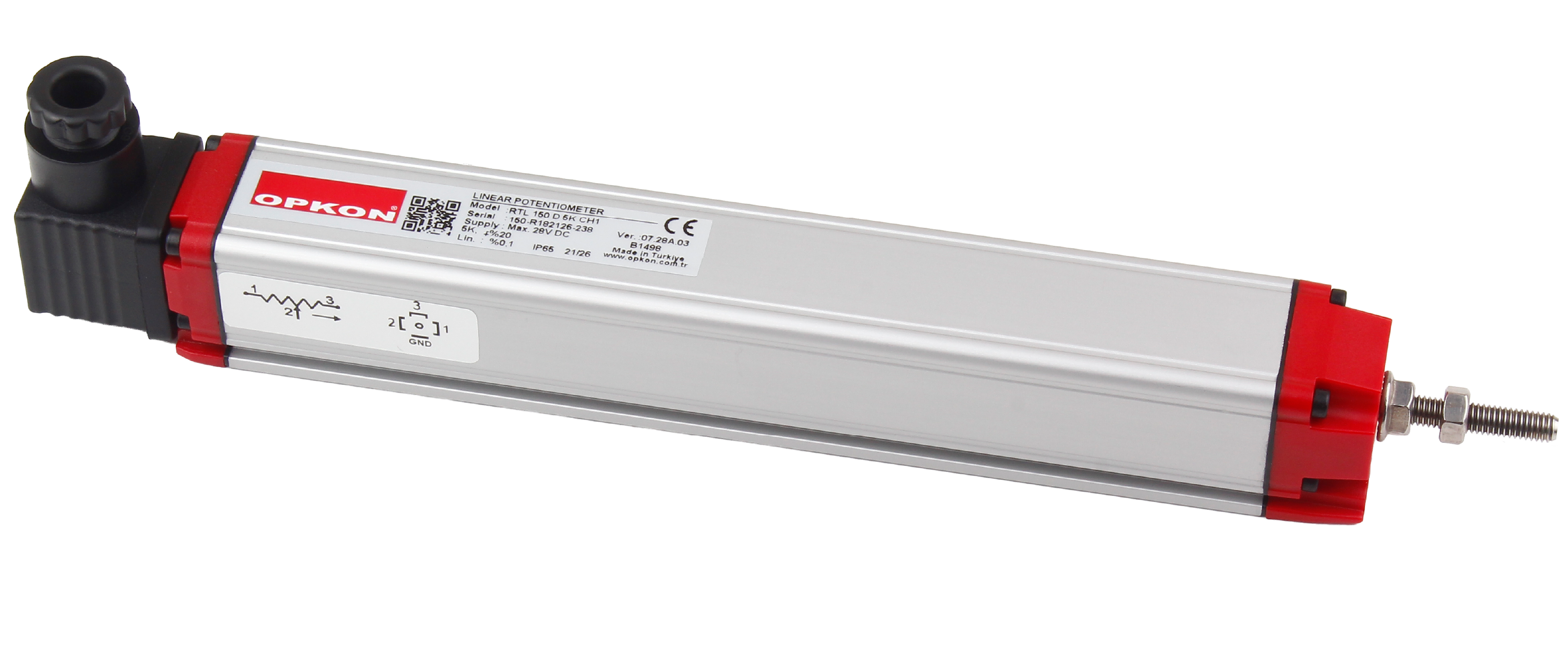

OPKON RTL Lineer Potansiyometre , 30 mm'den 1.000 mm'ye kadar geniş ölçüm boyu seçenekleriyle uzun stroklu doğrusal konum ölçümü için tasarlanmış rezistif bir konum sensörüdür. Sonsuz çözünürlüğü ve 0,01 mm'nin altındaki tekrarlanabilirliği sayesinde; plastik enjeksiyon makineleri, hidrolik presler ve otomasyon sistemlerinde hassas konum geri beslemesi sağlar.
Eloksallı alüminyum gövdesi, AISI 303 paslanmaz çelik mili ve IP65 koruma sınıfı ile zorlu endüstriyel koşullara dayanıklıdır. 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye kadar çalışma hızıyla yüksek çevrimli uygulamalarda uzun servis ömrü sunar. Hareketli ayakları sayesinde montajı kolaydır ve eksen hizalamasında esneklik sağlar.
Öne Çıkan Özellikler • 30 – 1.000 mm arası ölçme boyu seçenekleri
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik
• ±%0,05'e varan linearite (D sınıfı, ≥250 mm)
• IP65 koruma sınıfı, -20°C … +80°C çalışma sıcaklığı
• 100 milyon hareket mekanik ömür
• Hidrolik tip 4 pin konnektör (standart); M12 / M16 5 pin konnektör (opsiyonel)
Teknik Özellikler
Ölçme boyu 30 – 1.000 mm
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Direnç 5 kΩ (30–600 mm) / 10 kΩ (650–1.000 mm), tolerans ±%20
Besleme voltajı Maks. 28 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı CH1: Hidrolik tip, 4 pin konnektör (standart) — CN5A (M12) veya CN5B (M16), 5 pin (opsiyonel)
Gövde 33 × 33 mm, eloksallı alüminyum; kapak ABS plastik
Mil Ø6 mm, paslanmaz çelik AISI 303
IP koruma sınıfı IP65
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Titreşim / Şok EN 60068-2-6, 5–2000 Hz, 200 m/s² (20g) / EN 60068-2-2, 11 ms, 500 m/s² (50g)
Mekanik sabitleme Hareketli ayaklar
Yük direnci / Kontak akımı Min. 100 kΩ / <1 µA tavsiye edilir
Sipariş Kodu Yapısı RTL modelleri; ölçme boyu, linearite sınıfı, direnç değeri ve konnektör tipine göre kodlanır. Örnek: RTL 500 D 5K CH1 — 500 mm ölçme boylu, ±%0,05 linearite (D), 5 kΩ, hidrolik tip 4 pin konnektörlü model.
Uygulamanıza uygun ölçme boyu ve konfigürasyon seçimi için ürün seçeneklerini inceleyebilir veya teknik destek için bizimle iletişime geçebilirsiniz.
📄 Boyut tablosu, bağlantı şemaları ve tüm teknik detaylar için: RTL Teknik Veri Sayfasını (Datasheet) İndirin
