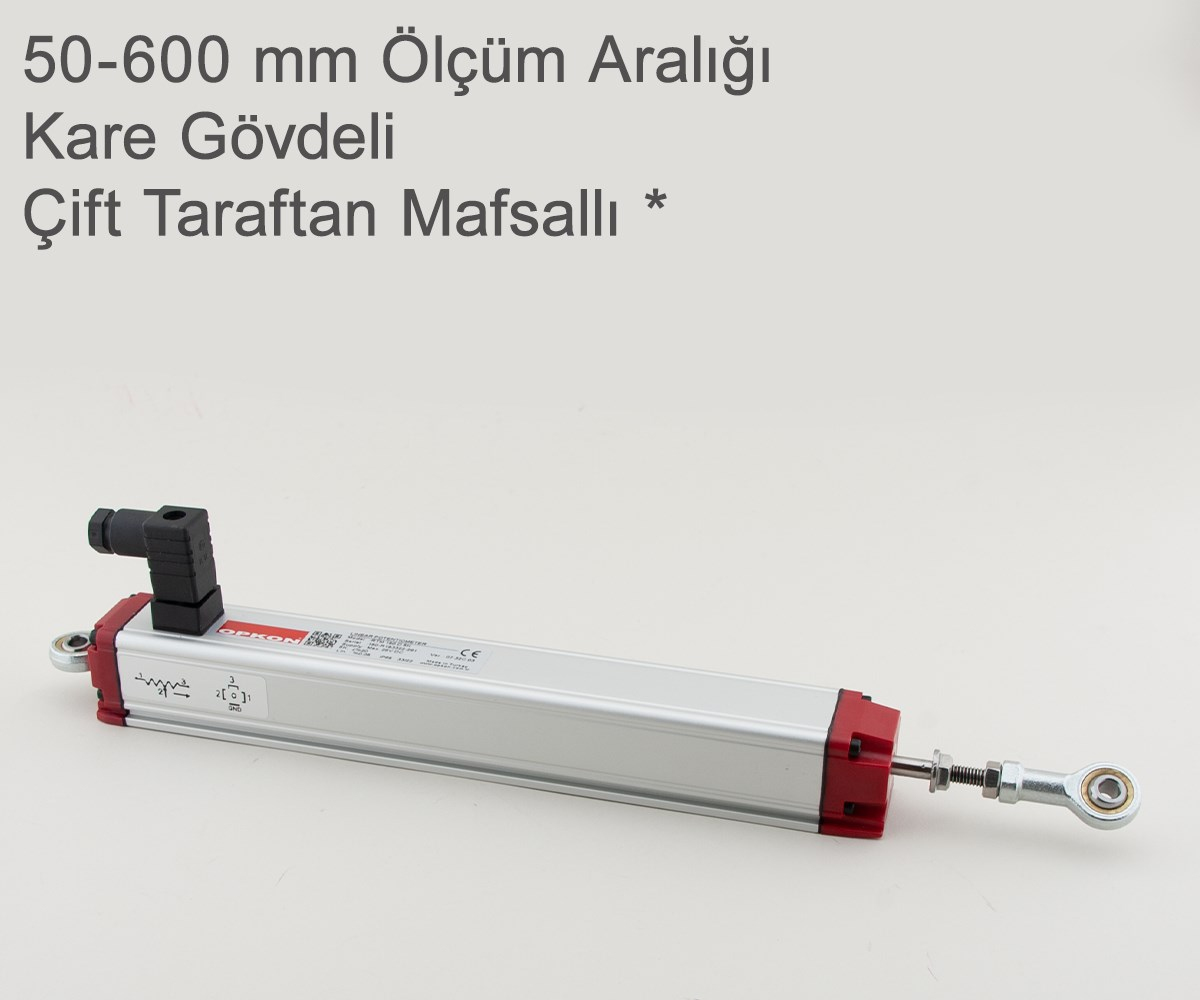

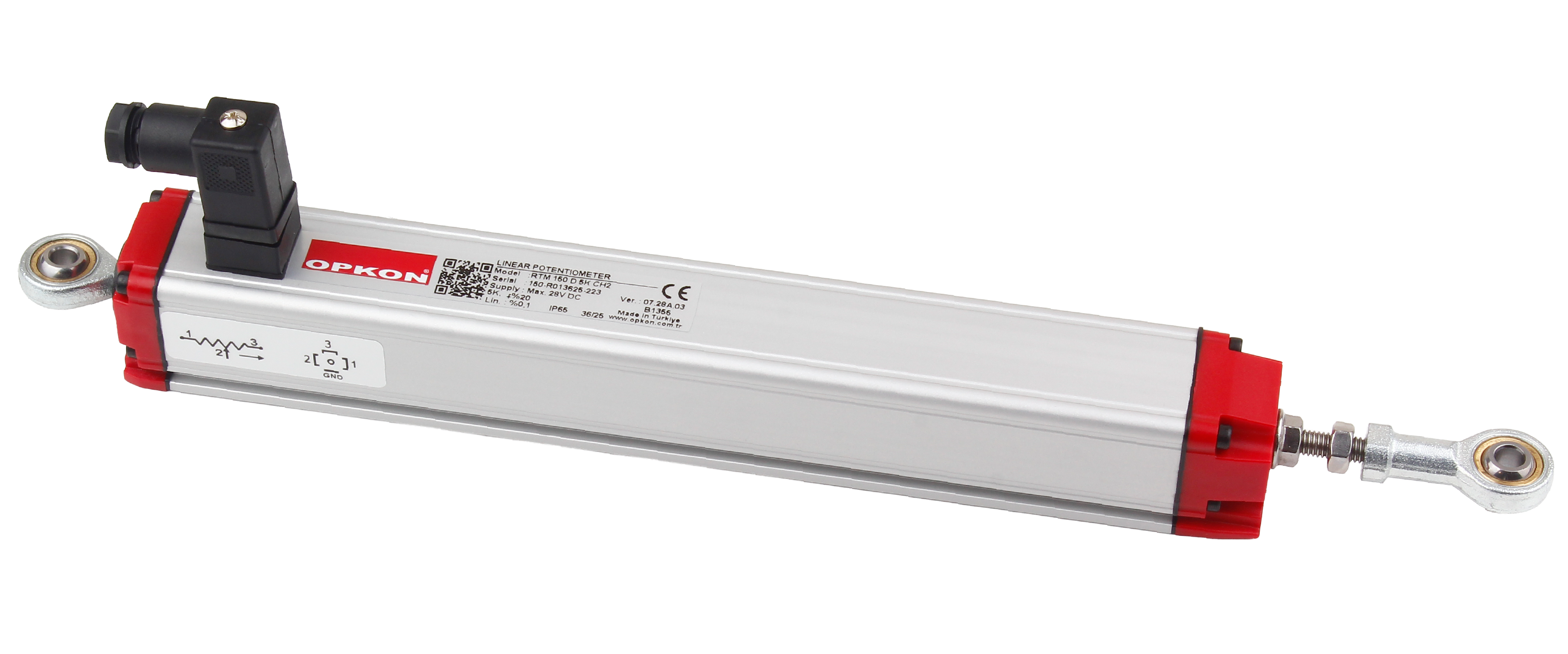

OPKON RTM Lineer Potansiyometre , 50 mm'den 600 mm'ye kadar ölçme boyu seçenekleri sunan, 33 × 33 mm kompakt kare gövdeli ve çift taraftan mafsallı bir konum sensörüdür. Her iki ucundaki paslanmaz çelik mafsal (SM6) bağlantıları sayesinde doğrudan hareketli mekanizmalar arasına monte edilir; mafsallı yapı, montajdaki eksen kaçıklıklarını ve açısal sapmaları tolere ettiği için hassas hizalama gerektirmez. Sonsuz çözünürlüğü ve 0,01 mm'nin altındaki tekrarlanabilirliğiyle mafsallı kollar, kalıp hareketleri ve otomasyon sistemlerinde güvenilir konum geri beslemesi sağlar.
Eloksallı alüminyum gövde, AISI 303 paslanmaz çelik Ø6 mm mil ve IP65 koruma sınıfıyla (mil aşağı bakacak şekilde monte edildiğinde IP66) endüstriyel koşullara dayanıklıdır. Silindirik mafsallı modellere göre daha ince kare kesiti, dar montaj alanlarında avantaj sağlar. ±3 mm ayarlanabilir bağlantı uzunluğu montajda ince ayar imkânı verir; 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla yüksek çevrimli uygulamalara uygundur.
Öne Çıkan Özellikler • 50 – 600 mm arası ölçme boyu seçenekleri
• Çift taraftan paslanmaz çelik mafsallı montaj — eksen kaçıklıklarını tolere eder
• 33 × 33 mm kompakt kare gövde — dar alanlara uygun
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik, ±%0,05'e varan linearite
• IP65 koruma — mil aşağı montajda IP66
• Hidrolik tip 4 pin konnektör (standart) veya 1 m / 2,5 m kablo çıkışı (opsiyonel)
Teknik Özellikler
Ölçme boyu 50 – 600 mm
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Direnç 5 kΩ (50–600 mm), tolerans ±%20
Besleme voltajı Maks. 28 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı CH2: Hidrolik tip, 4 pin konnektör (standart) — 1 m / 2,5 m kablo çıkışı (opsiyonel)
Gövde 33 × 33 mm kare kesit, eloksallı alüminyum; kapak ABS plastik
Mil Ø6 mm, paslanmaz çelik
Mafsal SM6M (erkek) / SM6F (dişi), paslanmaz çelik, M6
IP koruma sınıfı IP65 — mil tarafı aşağıda montajda IP66
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Çift taraftan mafsallı, ±3 mm ayarlanabilir uzunluk
Yük direnci / Kontak akımı Min. 100 kΩ / <1 µA tavsiye edilir
