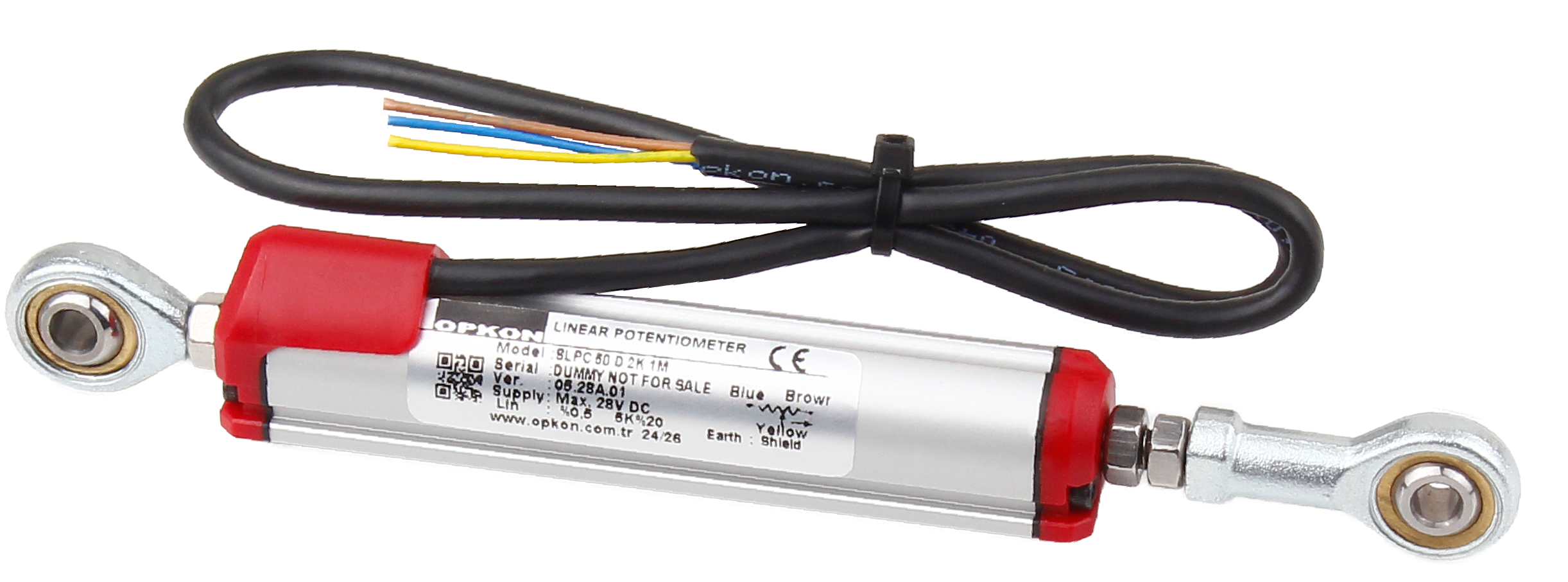

OPKON SLPC Lineer Potansiyometre , İnce Gövde Serisi'nin çift taraftan mafsallı modelidir. Yalnızca Ø18 mm çapındaki silindirik gövdesi ve 10 mm'den 400 mm'ye kadar ölçme boyu seçenekleriyle; standart mafsallı potansiyometrelerin sığmadığı dar ve hafif mekanizmalar için tasarlanmıştır. Her iki ucundaki metal mafsal bağlantıları eksen kaçıklıklarını tolere eder; 10 mm'den başlayan ölçme boyları sayesinde kısa stroklu hassas hareketlerin (küçük silindirler, valf konumları, kompakt mekanizmalar) takibinde idealdir.
Eloksallı alüminyum gövde ve paslanmaz çelik Ø5 mm mil ile donatılmıştır. Sonsuz çözünürlük, 0,01 mm'nin altında tekrarlanabilirlik ve ±%0,05'e varan linearite sunar. ±5 mm ayarlanabilir bağlantı uzunluğu montajda ince ayar imkânı verir; 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla yoğun çevrimli uygulamalara uygundur. Standart 1 m kablo çıkışıyla gelir; M16 konnektör çıkışı opsiyoneldir.
Öne Çıkan Özellikler • 10 – 400 mm arası ölçme boyu — 10 mm'den başlayan kısa strok seçenekleri
• Ø18 mm ince silindirik gövde — serinin en kompakt mafsallı modeli
• Çift taraftan metal mafsallı montaj — eksen kaçıklıklarını tolere eder
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik, ±%0,05'e varan linearite
• ±5 mm ayarlanabilir bağlantı uzunluğu
• 1 m kablo çıkışı (standart); 1,5 m / 2 m kablo veya M16 5 pin konnektör (opsiyonel)
Teknik Özellikler
Ölçme boyu 10 – 400 mm
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Direnç 2 kΩ (10–50 mm) / 5 kΩ (75–400 mm), tolerans ±%20
Besleme voltajı Maks. 28 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı Kablo çıkışlı (standart, 1 m) — CN5B: M16, 5 pin konnektör (opsiyonel)
Gövde Ø18 mm silindirik, eloksallı alüminyum; kapak ABS plastik
Mil Ø5 mm, paslanmaz çelik
IP koruma sınıfı IP54 — EN 60529
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Çift taraftan mafsallı (metal), ±5 mm ayarlanabilir uzunluk
Yük direnci / Kontak akımı Min. 100 kΩ / <1 µA tavsiye edilir
📄 Boyut tabloları, kablo renk kodları ve mafsal ölçüleri için: SLPC Teknik Veri Sayfasını (Datasheet) Görüntüleyin
