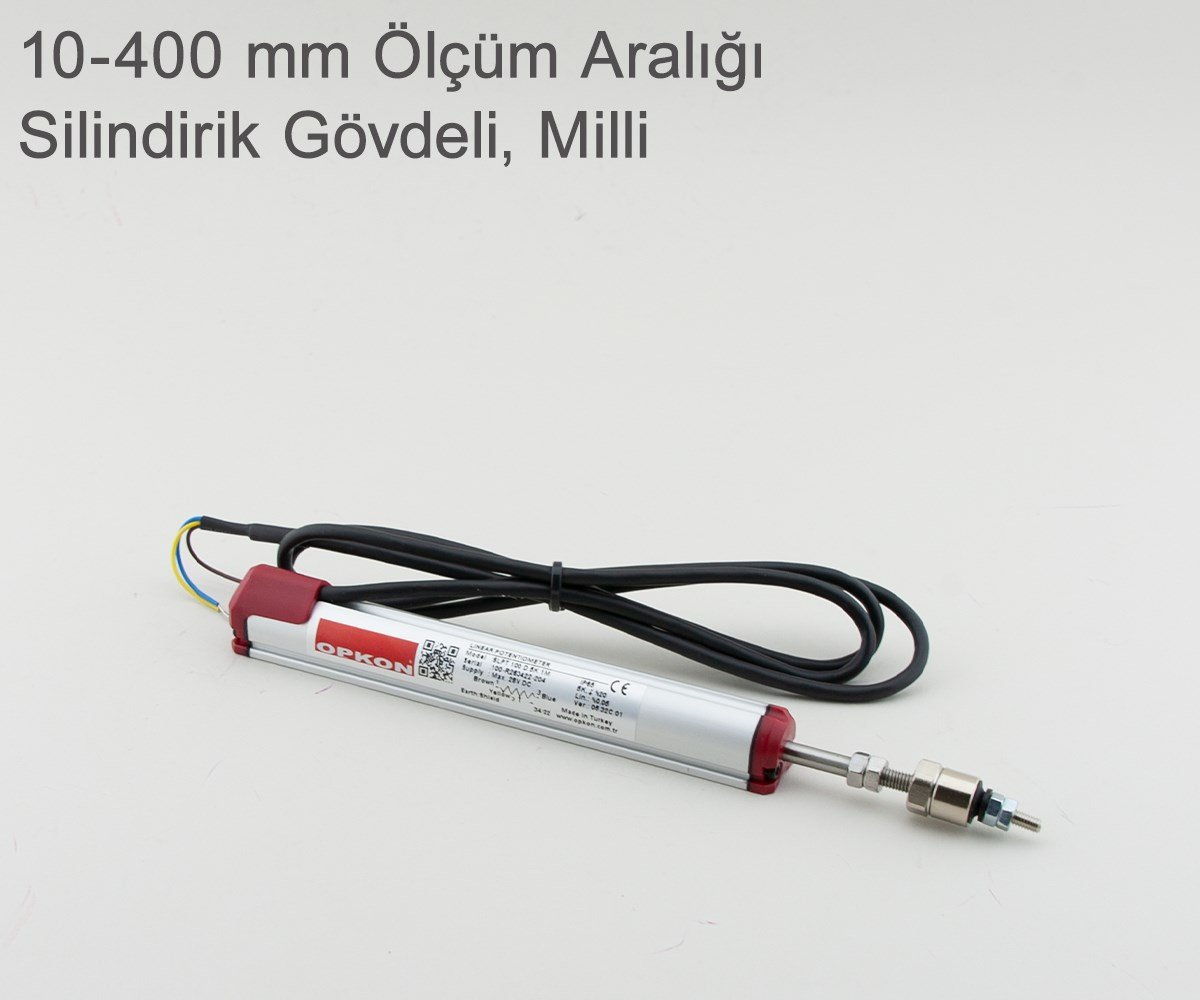

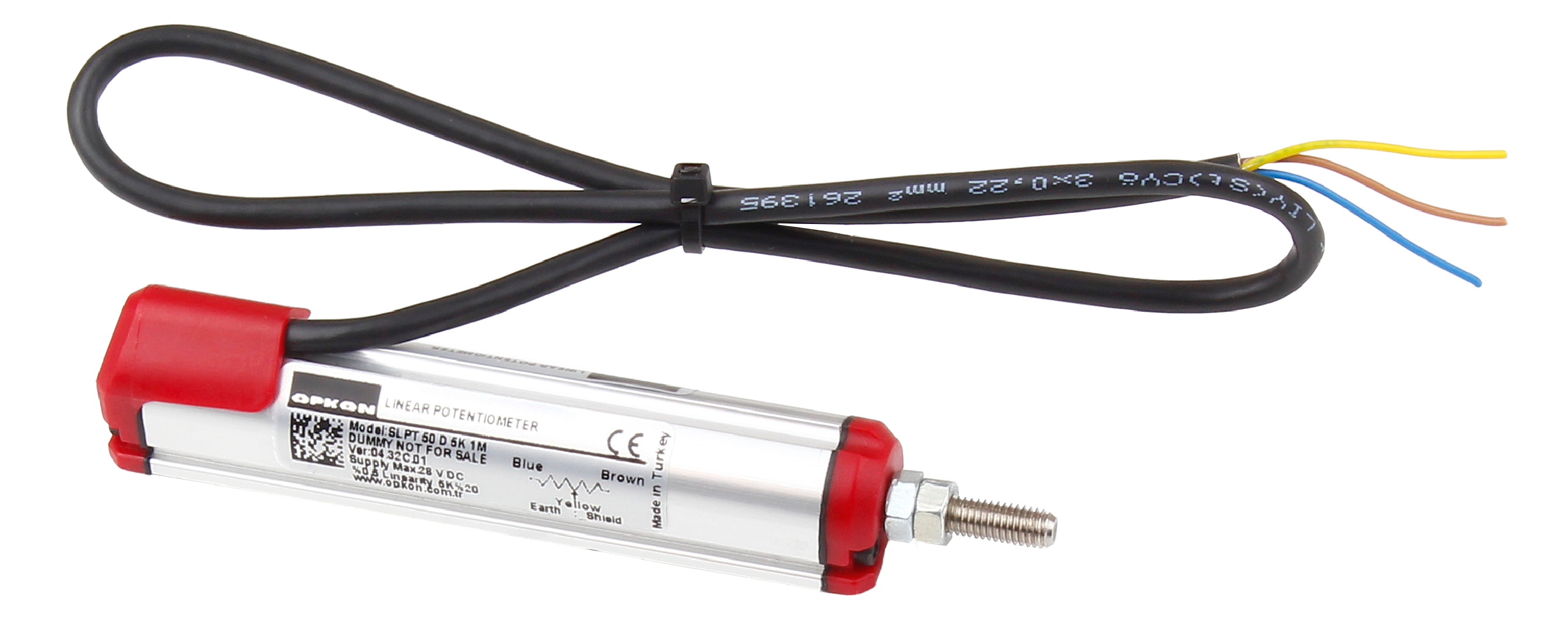

OPKON SLPT Lineer Potansiyometre , İnce Gövde Serisi'nin hareketli ayaklarla sabitlenen modelidir. Yalnızca Ø18 mm çapındaki silindirik gövdesi ve 10 mm'den 400 mm'ye kadar ölçme boyu seçenekleriyle, standart gövdeli potansiyometrelerin sığmadığı dar montaj alanları için tasarlanmıştır. Ayaklı sabitleme, sensörün düz bir yüzeye vidalanarak sabit eksende çalıştırılmasını sağlar; 10 mm'den başlayan ölçme boyları sayesinde kısa stroklu hassas hareketlerin (valf konumları, küçük kızaklar, kompakt mekanizmalar) takibinde idealdir.
Eloksallı alüminyum gövde ve paslanmaz çelik Ø5 mm mil ile donatılmıştır. Sonsuz çözünürlük, 0,01 mm'nin altında tekrarlanabilirlik ve ±%0,05'e varan linearite sunar. Ayaklar gövde üzerinde kaydırılabilir olduğundan montaj deliklerine göre konum ayarı yapılabilir (M5 standart, M4 opsiyonel). 100 milyon hareketlik mekanik ömrü ve 5 m/s'ye varan çalışma hızıyla yoğun çevrimli uygulamalara uygundur. Standart 1 m kablo çıkışıyla gelir; M16 konnektör çıkışı opsiyoneldir.
Öne Çıkan Özellikler • 10 – 400 mm arası ölçme boyu — 10 mm'den başlayan kısa strok seçenekleri
• Ø18 mm ince silindirik gövde — dar alanlara uygun
• Hareketli ayaklarla kolay ve ayarlanabilir yüzey montajı
• Sonsuz çözünürlük, < 0,01 mm tekrarlanabilirlik, ±%0,05'e varan linearite
• 100 milyon hareket mekanik ömür
• 1 m kablo çıkışı (standart); 1,5 m / 2 m kablo veya M16 5 pin konnektör (opsiyonel)
Teknik Özellikler
Ölçme boyu 10 – 400 mm
Çözünürlük Sonsuz
Tekrarlanabilirlik < 0,01 mm
Linearite D: ±%0,05 (≥250 mm) | C: ±%0,1 (130–225 mm) | B: ±%0,2 (100–125 mm) | A: ±%0,5 (≤75 mm)
Direnç 2 kΩ (10–50 mm) / 5 kΩ (75–400 mm), tolerans ±%20
Besleme voltajı Maks. 28 VDC
Maksimum hız < 5 m/s
Mekanik ömür 100 milyon hareket
Elektriksel bağlantı Kablo çıkışlı (standart, 1 m; blendajlı, renk kodlu: kahverengi +, mavi −, sarı Vout ) — CN5B: M16, 5 pin konnektör (opsiyonel)
Gövde Ø18 mm silindirik, eloksallı alüminyum; kapak ABS plastik
Mil Ø5 mm, paslanmaz çelik
IP koruma sınıfı IP54 — EN 60529
Çalışma sıcaklığı -20°C … +80°C (saklama: -30°C … +90°C)
Mekanik sabitleme Hareketli ayaklar (M5 standart, M4 opsiyonel)
Yük direnci / Kontak akımı Min. 100 kΩ / <1 µA tavsiye edilir
📄 Boyut tabloları, kablo renk kodları ve bağlantı ayağı ölçüleri için: SLPT Teknik Veri Sayfasını (Datasheet) Görüntüleyin
