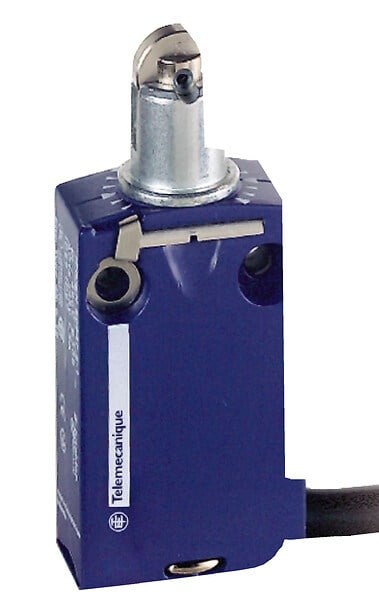

Telemecanique XCMD2102L1 Limit Switch | Makaralı Pimli Sınır Şalteri (XCMD2102L1)

XCMD2102L1, Telemecanique (Schneider Electric) markasının XC Standard serisine ait, minyatür tasarımlı ve çelik makaralı plunger (pim) başlıklı bir limit switch modelidir. Kompakt metal Zamak gövdesi, doğrusal (linear) hareket algılama prensibi ve çıkarılabilir kablo konnektörüyle; dar montaj alanlarına sahip makinelerde ve hızlı bakım/değişim gerektiren sistemlerde tercih edilir.

Öne Çıkan Teknik Özellikler

• Gövde/Kafa malzemesi: Zamak (metal) - minyatür kompakt tasarım
• Kontak yapısı: 1 NC + 1 NO, snap action (ani geçişli)
• Aktüatör tipi: Yaylı geri dönüşlü çelik makaralı plunger (pim), 30° kam ile tetiklenir
• Hareket tipi: Doğrusal (linear) - dikey/lineer temas gerektiren uygulamalar için ideal
• Yaklaşım yönü: Yanal yaklaşım, 2 yönlü
• Elektriksel bağlantı: Çıkarılabilir kablo konnektörü, 1 m kablo, 5x0.75mm² kesit
• Koruma sınıfı: IP66 / IP67 / IP68 (üç farklı standarda göre test edilmiş)
• Boyutlar: 30 x 50 x 16 mm - dar alanlara uygun minyatür ölçüler
• Pozitif açma (positive opening): Mevcut, minimum 35N kuvvetle - güvenlik uygulamaları için uygundur
• Çalışma sıcaklığı: -25°C ile +70°C arası
• Mekanik ömür: 10.000.000 çevrim
• Elektriksel ömür: 5.000.000 çevrim (DC-13, 24V/48V/120V koşullarında)
• Sertifikasyonlar: CCC, CSA, UL; IEC 60947-5-1, UL 508, IEC 60204-1 standartlarına uygun

Çıkarılabilir Konnektörün Avantajı

XCMD2102L1'i diğer XC serisi modellerden ayıran önemli bir özellik, sabit kablo yerine çıkarılabilir kablo konnektörü kullanmasıdır. Bu sayede arıza durumunda veya bakım sırasında kabloyu değiştirmeden sadece switch gövdesi hızlıca sökülüp takılabilir, üretim hattında duruş süresi kısalır.

Kullanım Alanları

XCMD2102L1, minyatür boyutları nedeniyle dar montaj alanlı makinelerde, hassas pozisyon kontrolü gereken otomasyon ekipmanlarında, ambalaj makinelerinde ve doğrusal hareketin tespit edilmesi gereken pnömatik/hidrolik silindir uygulamalarında tercih edilir.

Neden XCMD2102L1?

IP68'e kadar çıkan koruma sınıfı sayesinde nemli ve tozlu ortamlarda güvenle kullanılabilir. Pozitif açma özelliği güvenlik kritik uygulamalarda güven sağlarken, minyatür gövdesi ve çıkarılabilir konnektörü sayesinde kompakt makinelerde pratik montaj ve bakım imkanı sunar.
