Endüktif Sensör Nedir?

Endüktif sensörler; ferromanyetik ve iletken metal nesneleri, herhangi bir fiziksel temas kurmadan algılayabilen cihazlardır. Çalışma prensipleri gereği plastik, ahşap, cam veya sıvı gibi metal dışı malzemelerden etkilenmezler. Bu durum, karmaşık üretim ortamlarında sadece hedeflenen metal parçaların takip edilmesini sağlar.

Endüktif Sensör Çalışma Prensibi

Sensörün işleyiş mekanizması, Faraday'ın Elektromanyetik İndüksiyon Kanunu'na dayanır. Sistem şu aşamalarla çalışır:

Osilasyon Devresi: Bu bölümde bobin ve osilatör yardımıyla sabit, yüksek frekanslı bir alternatif manyetik alan üretilir. Bu frekans, sensörün algılama yüzeyinden dışarıya doğru sürekli bir yayılım yapar. Manyetik alan içerisine iletken bir metal cisim girene kadar bu süreç kesintisiz devam eder. Alana metal bir cisim girdiğinde, metal yüzeyinde girdap akımları oluşur. Bu durum bobinin sinyalini değiştirir ve gönderilen sinyalin genliği metalin varlığına bağlı olarak düşmeye başlar.

Genişlik Ölçüm Devresi: Bu bölüm, osilasyon devresinden gelen sinyal genliğini sürekli olarak kontrol eder. Genlikteki düşüşü veya değişimi anlık olarak izleyen devre, bir farklılık tespit ettiğinde bu değişimi çıkış devresine bildirmek üzere sinyal boyutunu artırır.

Çıkış Devresi: Genişlik ölçüm devresinden gelen sinyal değişimi doğrultusunda bu kısımda yer alan transistör tetiklenir. Transistörün çıkışı doğrudan sensörün çıkış hattına bağlıdır. Tetiklemenin gerçekleşmesiyle birlikte sensör, çıkış sinyalinin durumunu değiştirerek bağlı olduğu kontrol sistemine metal nesnenin varlığını bildirir.

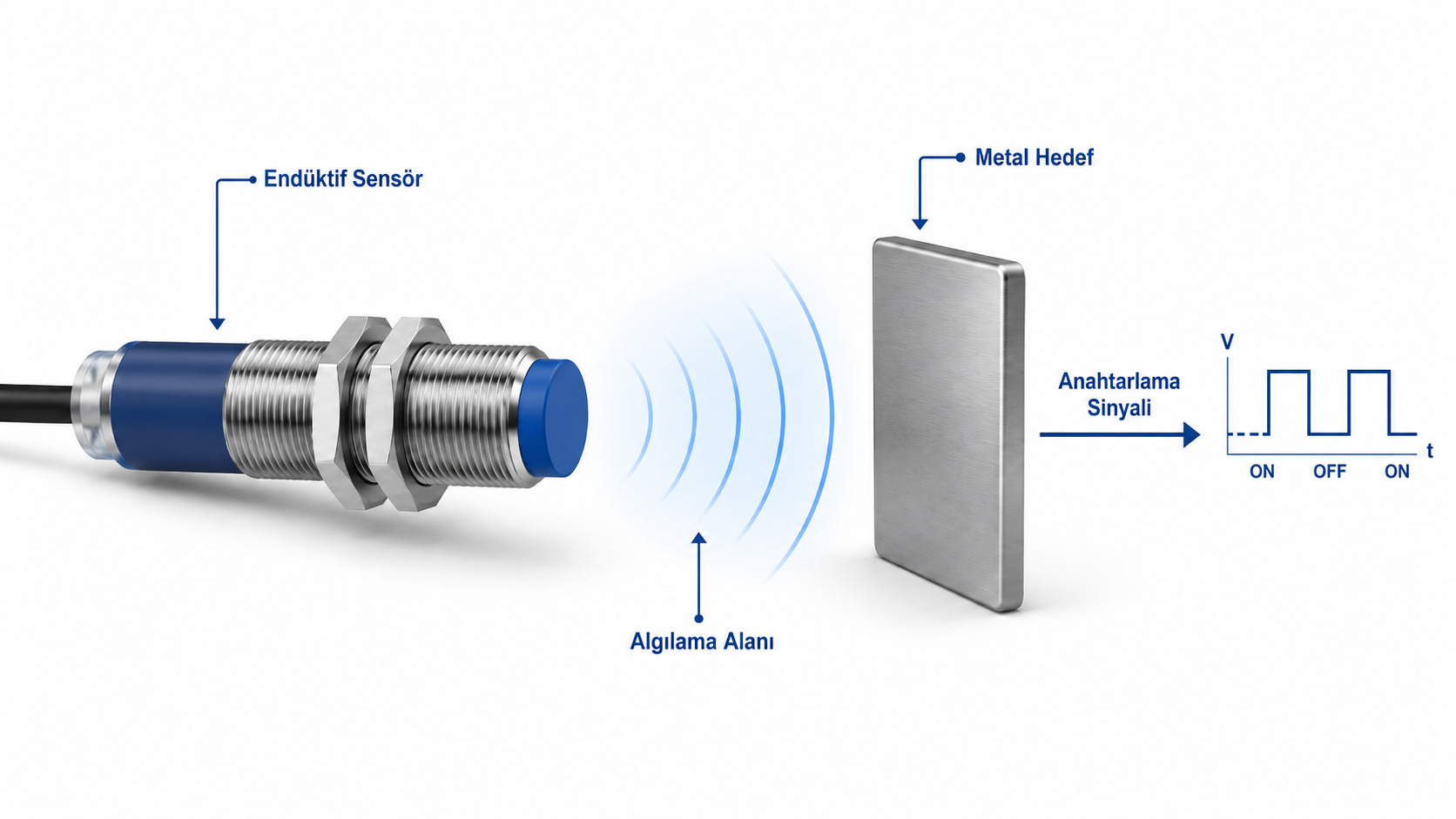

Şekil 1 — Endüktif sensörün metal hedefi temassız algılaması ve anahtarlama sinyali

Endüktif Sensör Çeşitleri

Endüktif sensörler; montaj şekillerine, gövde yapılarına ve elektriksel çıkış türlerine göre farklı sınıflara ayrılır.

A. Montaj Şekline Göre

Düz Kafalı Sensörler: Algılama bobininin etrafı metal bir zırhla kaplıdır. Manyetik alan sadece sensörün ön yüzeyinden yayılır. Bu tasarım sayesinde sensör, metal blokların içerisine gömülerek monte edilebilir. Çevredeki diğer metallerden etkilenmezler ancak algılama mesafeleri nispeten kısadır.

Çıkık Kafalı Sensörler: Bobinin etrafında metal zırh bulunmaz; bu yüzden manyetik alan yanlara doğru da yayılır. Bu durum daha uzun bir algılama mesafesi sunar. Ancak hatalı algılamaları önlemek için sensörün etrafında belirli bir metal boşluğu bırakılarak monte edilmesi zorunludur.

B. Gövde Yapısına Göre

Silindirik Sensörler: Endüstride en sık karşılaşılan modeldir. Genellikle M8, M12, M18 ve M30 standartlarında vidalı dişli yapıya sahiptirler. Montaj kolaylığı ve hassas mesafe ayarı imkânı sunarlar.

Kübik Sensörler: Sınırlı alanlarda veya geniş algılama yüzeyi gerektiren konveyör hatlarında tercih edilen, doğrudan yüzeye monte edilen blok tipi sensörlerdir.

C. Elektriksel Çıkış Türüne Göre

Dijital Çıkışlı Sensörler: Metal nesnenin varlığını ya da yokluğunu bildirirler. Endüstriyel kontrol sistemlerinin yapısına göre PNP veya NPN anahtarlama tiplerine sahiptirler.

Analog Çıkışlı Sensörler: Sadece varlık kontrolü yapmakla kalmaz, metal nesnenin sensör yüzeyine olan mesafesini de ölçerler. Mesafeyle orantılı olarak standart akım veya gerilim sinyali üretirler.

Endüktif Sensör Seçim Kriterleri

Bir otomasyon sisteminin uzun ömürlü ve hatasız çalışabilmesi için doğru endüktif sensörün seçilmesi kritik önem taşır. Seçim aşamasında dikkat edilmesi gereken temel parametreler şunlardır:

Algılanacak Metalin Türü: Sensörler çelik ve demir malzemeleri en uzak mesafeden algılarken; alüminyum, bakır ve pirinç gibi demir dışı metallerde algılama mesafesi düşebilir. Bu nedenle algılanacak metalin türüne göre sensörün mesafe kapasitesi doğru hesaplanmalıdır.

Algılama Mesafesi ve Montaj Alanı: Montaj yapılacak yerde sensörün metal bir gövde içine gömülmesi gerekiyorsa düz kafalı; daha uzaktan algılama isteniyor ve çevre boşluğu uygunsa çıkık kafalı modeller seçilmelidir.

Gövde Tipi ve Boyutu: Montaj alanının fiziksel kısıtlarına göre silindirik (M8, M12, M18, M30) veya kübik gövde yapıları arasından seçim yapılmalıdır.

Elektriksel Çıkış Türü: Kontrol sisteminin altyapısına uygun olarak PNP veya NPN çıkış tipi belirlenmelidir. Sistemin işleyişine göre Normalde Açık (NO) ya da Normalde Kapalı (NC) kontak yapısı seçilmelidir.

Koruma Sınıfı: Çevresel koşullara uygun IP koruma sınıfına sahip model seçilmelidir.

Anahtarlama Frekansı: Yüksek hızlı dönen millerin veya dişlilerin takibinde, sensörün saniyede yapabileceği algılama sayısının (Hz) sistem hızına yetişebilecek düzeyde yüksek olması gerekir.

Endüstriyel Kullanım Alanları

Temassız algılama kabiliyetleri ve yüksek hızları sayesinde endüktif sensörler birçok farklı görevde kullanılır:

Otomotiv Sanayi: Araç gövdelerinin ve sac parçaların montaj hatlarındaki konumlarının belirlenmesinde.

Paketleme ve Konveyör Sistemleri: Metal kapakların, kutuların veya taşıyıcı aparatların sayılması ve akış takibinde.

Makine İmalatı ve Robotik: CNC makinelerinde eksen limitlerinin belirlenmesinde, referans noktası bulma işlemlerinde ve robot kollarının parça kavrama kontrollerinde.

Hız ve Devir Ölçümü: Dönen bir metal dişlinin dişlerini sayarak millerin ve motorların dönüş hızının (RPM) hesaplanmasında.

Ağır Sanayi ve Demir Çelik: Yüksek sıcaklık ve yoğun kirlilik içeren ortamlarda haddehane mekanizmalarının konum kontrolünde.

Avantajları

Temassız Algılama: Nesnelere fiziksel olarak dokunmadığı için ne sensörde ne de algılanan parçada aşınma, kırılma veya yıpranma meydana gelir.

Zorlu Şartlara Dayanıklılık: Toz, kir, nem, yağ ve endüstriyel sıvılardan etkilenmezler; ağır sanayi koşullarında güvenle çalışırlar.

Yüksek Hız ve Hassasiyet: Mekanik limit şalterlerine kıyasla çok daha yüksek frekanslarda tepki verirler ve kararlı çalışırlar.

Uzun Ömür ve Sıfır Bakım: İçerisinde hareketli mekanik parça bulunmadığı için ömürleri çok uzundur ve periyodik bakım gerektirmezler.

Ekonomik Çözüm: Diğer temassız algılama teknolojilerine kıyasla oldukça ekonomiktirler.

Dezavantajları

Sadece Metalleri Algılama Sınırlaması: Yalnızca iletken ve manyetik özellikleri olan metal nesneleri algılayabilirler; plastik, ahşap, cam, kâğıt veya sıvıları algılayamazlar.

Kısa Algılama Mesafesi: Optik veya ultrasonik sensörlere kıyasla algılama mesafeleri kısadır.

Metal Türüne Göre Mesafe Kaybı: Alüminyum, bakır ve pirinç gibi malzemelerde algılama mesafesinin ciddi oranda azalması, malzeme çeşitliliği olan hatlarda hassas ayar gerektirir.

Bu içerik SensorBizde uzman ekibi tarafından hazırlanmıştır.
