Limit Switch Nedir?

Limit switch (sınır anahtarı), hareketli bir nesnenin varlığını, yokluğunu veya ulaştığı son konumu algılayarak bu durumu bir elektrik sinyaline dönüştüren kontrol cihazıdır.

Geleneksel olarak fiziksel temas yoluyla çalışsalar da günümüzde nesneleri temas etmeden algılayabilen modern varyasyonları da mevcuttur. Temel işlevleri; mekanizmanın güvenli çalışma sınırlarını çizmek, konum onayı almak veya bir sonraki mekanik/elektronik döngüyü başlatıp durdurmaktır.

Çalışma Prensipleri: Temaslı ve Temassız Sistemler

Sınır anahtarları, algılama yöntemlerine göre iki ana prensipte çalışır:

Temaslı Çalışma Prensibi: Cihaz; nesneyle temas eden bir aktüatör (tetikleyici), bu hareketi ileten bir gövde ve elektrik akımını yönlendiren bir kontak bloğundan oluşur. Hareketli nesne aktüatöre çarptığında, iç mekanizmadaki yay harekete geçer. Bu fiziksel baskı; normalde açık (NO) kontakların kapanmasını veya normalde kapalı (NC) kontakların açılmasını sağlayarak elektrik sinyalini değiştirir.

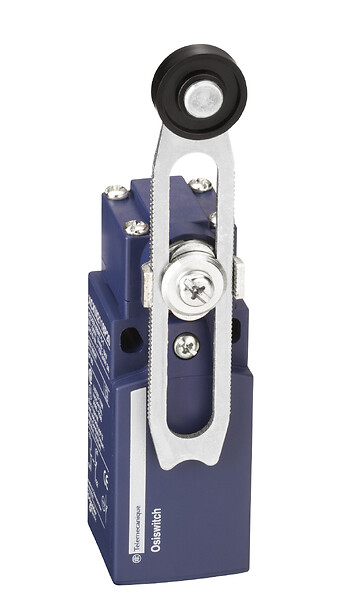

Şekil 1 — Döner kollu mekanik limit switch

Temassız Çalışma Prensibi: Manyetik alan, endüktif, kapasitif veya optik yöntemlerle çalışırlar. Nesne, sensörün algılama menziline girdiğinde fiziksel bir dokunma gerektirmeden elektrik devresi durum değiştirir. Fiziksel aşınmayı sıfıra indirmek ve daha hızlı tepki almak için geliştirilmiştir.

Limit Switch Çeşitleri

Kullanım alanının fiziksel şartlarına ve hareketin türüne göre aktüatör yapıları şu şekilde kategorize edilir:

Döner Limit Anahtarları: Aktüatör kolunun belirli bir eksende dönmesiyle tetiklenir. Özellikle kapılar, otopark bariyerleri ve geniş hareket alanına sahip sistemlerde açıyı veya nesne konumunu algılamak için tercih edilir.

Pistonlu Limit Anahtarları: Nesnenin aktüatöre doğrudan dikey bir baskı uyguladığı, doğrusal hareketlerle çalışan tiplerdir. 3D yazıcı eksenleri veya hassas makine parçaları gibi kısa mesafeli ve yüksek doğruluk gerektiren uygulamalarda kullanılır.

Kol Tipi Limit Anahtarları: Fiziksel temasla çalışan ve ucunda bir tetikleme kolu bulunan anahtarlardır. Yandan gelen nesnelerin mekanizmayı aşındırmadan yumuşak bir şekilde tetiklemesini sağlar; konveyör bantları ve asansör sistemlerinde yaygındır.

Yakınlık Limit Anahtarları: Fiziksel temasa ihtiyaç duymadan; manyetik, endüktif veya optik algılama yöntemleriyle çalışan temassız anahtarlardır. Mekanik aşınmanın istenmediği, çok yüksek hız gerektiren veya tozlu/kirli ortamlarda güvenle kullanılır.

Emniyet Limit Anahtarları: Sistemin veya operatörün güvenliğinin kritik olduğu durumlarda devreye girer. Mekanik arızalara veya kontak yapışmalarına karşı özel olarak tasarlanmışlardır. Mikrodalga fırın kapaklarından ağır iş makinelerinin koruyucu muhafazalarına kadar geniş bir güvenlik yelpazesinde görev yaparlar.

Başlıca Kullanım Alanları

Sınır anahtarları; hassas konumlandırma ve mekanik güvenlik protokollerinin tesis edilmesi gereken tüm mühendislik ve otomasyon uygulamalarında kritik bir rol üstlenir.

Endüstriyel Otomasyon ve Üretim Hatları: CNC tezgâhları, robotik kollar ve paketleme ünitelerinde hareketli eksenlerin sınır noktalarını belirler. Eksen aşımından kaynaklı mekanik hasarları ve sıkışmaları önlemek amacıyla kritik bir emniyet donanımı olarak işlev görür.

Lojistik ve Konveyör Hatları: Konveyör ve sorter sistemlerinde malzemelerin fiziksel varlığını ve konumunu tespit eder. Ürün yığılmalarını önlemek ve hatlar arası senkronizasyonu sağlamak adına yönlendirme sinyalleri üretir.

Asansör ve Kaldırma Sistemleri: İnsan ve yük asansörlerinde kabin pozisyonunun hassas şekilde algılanmasını ve kat hizalamasını sağlar. Kabinin alt veya üst mekanik sınırları aşarak kuyu tabanına ya da tavanına çarpmasını önleyen nihai emniyet bariyeridir.

Bina Otomasyonu ve Geçiş Sistemleri: Otomatik kapı, endüstriyel seksiyonel kapı ve bariyerlerin tam açık veya tam kapalı konumlarını algılar. Tahrik motorunun aşırı yüklenmesini önleyerek sistemi doğru noktada durdurur.

Otomotiv Teknolojileri: Kapı, bagaj ve kaputun kilitlenme durumlarını merkezi kontrol ünitesine iletir. Elektrikli koltuk ve cam mekanizmalarında aktüatörlerin güvenle ilerleyebileceği maksimum mekanik sınırları belirler.

Tüketici Elektroniği ve Beyaz Eşya: Çamaşır ve bulaşık makinelerinde kapak emniyetini doğrulamadan sistemin yüksek devirli çalışmasını engeller. Yazıcı ve tarayıcılarda ise hareketli mekanizmanın başlangıç konumunu tayin eder.

Kurulum ve Bağlantı Esasları

Bir sınır anahtarından uzun ömür alabilmek için genel montaj adımları şu şekildedir:

1. Konumlandırma: Aktüatörün veya sensörün, hareketli parça ile en ideal açıda ve mesafede buluşacağı sağlam bir yüzey seçilir.

2. Mekanik Sabitleme: Çalışma esnasında oluşacak titreşimlerin yanlış tetiklemelere yol açmaması için gövde sıkıca vidalanarak sabitlenir.

3. Elektriksel Bağlantı: Sistemin gereksinimine göre Normalde Açık (NO) veya Normalde Kapalı (NC) kablo bağlantıları yapılır ve dış etkenlere karşı izolasyon sağlanır.

4. Aktüatör/Menzil Ayarı: Mekanik modellerde aktüatörün ezilmesini önlemek için uygun strok boşluğu bırakılır. Temassız tiplerde ise algılama hassasiyeti kalibre edilir.

Avantajları ve Dezavantajları

Sistem tasarımı yapılırken kullanılacak sınır anahtarının teknolojisi, uygulamanın gereksinimlerine göre seçilmelidir. İki teknolojinin öne çıkan yönleri aşağıdaki tabloda özetlenmiştir.
