Potansiyometre Nedir?

Ana Sayfa  ›  Potansiyometreler  ›  Potansiyometre Nedir?

Potansiyometre Nedir?

Potansiyometre, mekanik bir hareketin (doğrusal veya dairesel) direnç değişimi üzerinden voltaj sinyaline dönüştürülmesini sağlayan bir devre elemanıdır. Temel olarak; direnç, hareketi kontağa ileten mekanizma, kontak ve bağlantı uçlarından oluşur. Endüstriyel makine imalatında, özellikle konum takibi ve geri besleme uygulamalarında, fiziksel konumu analog bir değer olarak kontrol sistemine iletmek amacıyla kullanılır.

Potansiyometre Nasıl Çalışır?

Potansiyometreler gerilim bölücü (Voltage Divider) prensibiyle çalışır; sensörün dış uçlarına (1 ve 3) sabit bir referans gerilimi uygulanır ve kontak hareket ettikçe çıkış gerilimi doğrusal olarak değişir. Bu ilişki Vout = Vin × (R2 / (R1 + R2)) formülüyle ifade edilir. Kontrol sistemi bu değeri okuyarak makinenin o anki konumunu hesaplar.

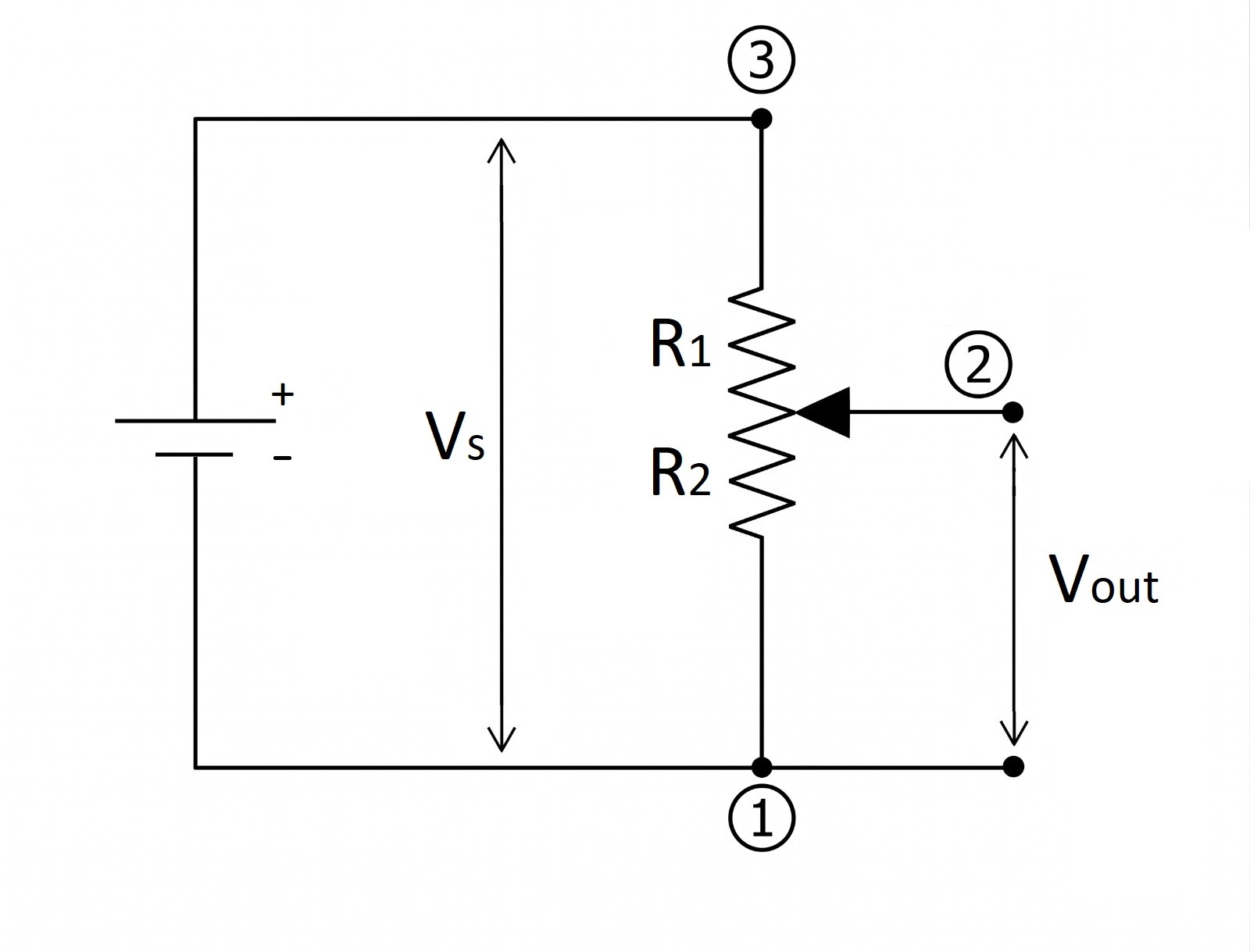

Şekil 1 — Gerilim bölücü devre şeması

Potansiyometre Çeşitleri

Uygulamanın mekanik yapısına ve hareket geometrisine göre farklı potansiyometre tipleri tercih edilir:

Lineer (Doğrusal) Potansiyometre: Doğrusal hareketi ölçmek için kullanılır. Pistonlar, presler ve makine kızakları gibi endüstriyel uygulamalarda en sık karşılaşılan türdür.

Rotary (Dairesel) Potansiyometre: Açısal veya dairesel hareketi ölçmek için kullanılır. Dümen açısı, kol açısı veya döner tabla konumu gibi açısal pozisyon takibi gereken uygulamalarda yaygındır.

İpli Potansiyometre: Uzun stroklu doğrusal hareketleri, çelik bir halat ve tambur mekanizması üzerinden dairesel harekete çevirerek ölçen sistemlerdir. Uzun stroklu uygulamalarda, lineer potansiyometrenin fiziksel boyutunun yetersiz kaldığı durumlarda pratik bir çözüm sunar. Uzun stroklu vinçler, asansörler ve depolama sistemlerinde sıkça tercih edilir.

Çok Turlu (Multiturn) Potansiyometre: Milin birden fazla tam tur dönmesine izin vererek geniş bir aralıkta hassas ayar ve ölçüm yapılmasını sağlar. Geniş açısal ölçüm aralığı gereken uygulamalarda kullanılır ve aynı mekanik hareket için daha hassas ayar yapılmasına olanak sağlar

Potansiyometre Nasıl Bağlanır?

Uç Bağlantıları: Potansiyometrenin üç bağlantı ucu bulunur. Besleme gerilimi her zaman iki dış uca (1 ve 3) uygulanmalıdır. Konum bilgisini taşıyan çıkış sinyali ise her zaman orta uçtan (2 numaralı uç) alınmalıdır. Orta uca kesinlikle besleme gerilimi uygulanmamalıdır; aksi takdirde direnç yolu zarar görebilir.

Kullanılırken Nelere Dikkat Edilmelidir?

Besleme her zaman dış uçlara (1 ve 3) uygulanır, orta uçtan yalnızca sinyal okunur. Bu uca kesinlikle besleme gerilimi uygulanmamalıdır.

Besleme kalitesi ve Regülasyon: Potansiyometreden alınan çıkış sinyali, besleme voltajının doğrudan bir oranıdır. Bu nedenle beslemede meydana gelecek en ufak bir dalgalanma veya gürültü, okunan konum değerinde farklılığa yol açar. Yüksek ölçüm doğruluğu için regüleli ve düşük dalgalanmalı (ripple) bir güç kaynağı kullanılmalıdır.
Toprak Döngüsü İzolasyonu: Blendaj (ekranlama) kablosu yalnızca kontrol panosu tarafında, temiz bir referans noktasına tek noktadan topraklanmalıdır.
Kablo Seçimi: Sinyal iletim hattının kalitesi sistemin kararlılığını doğrudan belirler. Korozyona karşı dayanıklı kalaylı bakır iletkenler, yeterli sinyal bütünlüğü için en az 3 × 0,22 mm² kablo kesiti tercih edilmelidir.

Kablo Seçim Önerileri:

Avantajları

Mutlak konum bilgisi: Enerji kesilip tekrar geldiğinde konum bilgisi kaybolmaz, yeniden referanslama gerekmez.

Ekonomik çözüm: Hassas konum ölçümü gereken birçok uygulamada yüksek maliyetli alternatiflere göre daha uygun fiyatlıdır.

Kolay entegrasyon: Analog veya şartlandırılmış çıkış seçenekleriyle farklı kontrol sistemlerine kolayca entegre edilir.

Basit ve güvenilir çalışma prensibi: Karmaşık hesaplama veya kalibrasyon gerektirmez.

Yüksek maliyet-performans oranı: Uzun ömürlü, güvenilir ve hassas ölçüm sağlar.

Bulunabilirlik: Piyasadaki yaygın kullanımı nedeniyle kolaylıkla tedarik edilir.

Dezavantajları

Mekanik aşınma: Temaslı çalışma prensibi nedeniyle yıllar içerisinde direnç elemanında mikro düzeyde aşınma meydana gelebilir.

Yüksek hız ve titreşim etkisi: Çok yüksek hızlarda veya yoğun titreşim altında ölçüm kararlılığı etkilenebilir.

Uzun Ölçüm Mesafelerinde Çözümler

Lineer potansiyometreler 2 metreye kadar üretilebilmektedir. Daha uzun ölçüm mesafelerine ihtiyaç duyulan durumlarda ise aşağıdaki çözümler daha uygun olabilir:

İpli Potansiyometre: Uzun stroklu uygulamalarda kablo tamburlu yapısıyla büyük mesafelerde doğrusal konum ölçer. Özellikle uzun stroklu uygulamalarda sıkça tercih edilir.

Manyetostriktif Temassız Pozisyon Sensörleri: Temassız çalışma prensibiyle mekanik aşınma olmaksızın uzun stroklu ve titreşimli ağır sanayi ortamlarında hassas konum ölçümü sağlar.

Bu içerik SensorBizde uzman ekibi tarafından hazırlanmıştır.
